高位消防水箱流量开关详细介绍

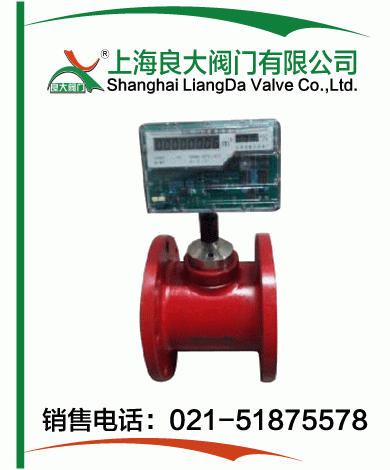

高位消防水箱流量开关产品概述：
根据《消防给水及消火栓系统技术规范》GB50974-2014标准11.0.4本条规定，高位消防水箱出水管上应设置流量开关或压力开关信号直接启动。消火栓按钮不宜作为直接启泵信号，只可作为报警信号。GB50974-2014标准11.0.4还规定了直接启动消防泵的信号是流量开关和压力开关。消防流量开关采用速度差法，为城市供水管道、消防、分户计量总表设计，解决了传统流量计始动流量高、小流量不计量的问题，适用于多种工业现场。用作流量开关时，通过数据通讯接口可随意设置报警流量信号。当流量开关的瞬时流量大于设定的流速值时，启泵线输出24V直流电，接到水泵控制柜继电器即可达到启泵的目的。当流速小于设定流速值时，关泵线输出24V直流电，接到水泵控制柜继电器即可达到关泵的目的（关泵一般不接通，因常为人工关泵）。流量开关预留压力传感器检测接口，当压力变化时也能达到启泵、停泵功能，需定制。

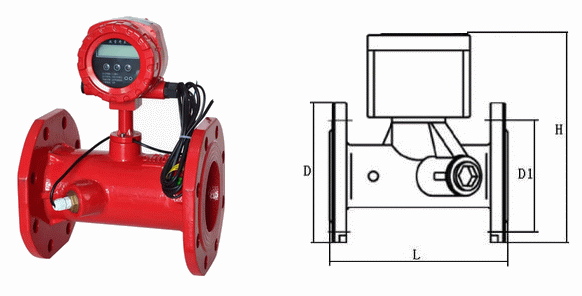

高位消防水箱流量开关外形结构图：
高位消防水箱流量开关连接尺寸：
管段外形尺寸（MM） |
重量（Kg） |
压力 （MPa） |
备注 |
|||||
口径 |
L |
H |
D |
D1 |
n*d |
|||
50 |
200 |
265 |
165 |
125 |
4*18 |
6 |
1.0 |
d-法兰连接孔直径
n-法兰连接孔数量
D1-法兰连接孔中心直径 |
65 |
200 |
280 |
185 |
145 |
4*18 |
7 |
||
80 |
225 |
290 |
200 |
160 |
8*18 |
9 |
||
100 |
250 |
320 |
220 |
180 |
8*18 |
10 |
||
125 |
250 |
345 |
250 |
210 |
8*18 |
14 |
||
150 |
300 |
380 |
285 |
240 |
8*23 |
17 |
||
200 |
350 |
435 |
340 |
295 |
8*23 |
27 |
||
250 |
400 |
465 |
395 |
350 |
12*23 |
55 |
||
300 |
450 |
510 |
445 |
400 |
12*23 |
80 |
||
高位消防水箱流量开关安装使用说明书：
安装与连接要求：所有流量计/流量开关出厂前都经过严格的检验；校准、维护、更换配件和维修都需由合格的技术人员来进行。如需更多的技术支持，请与我们联系。要严格按专业设计位置安装，严禁私自移动。为确保仪表准确度，信号线电缆长度严禁改变。
1、流量计/流量开关的铅封不能损毁，否则不予保修。
2、安装仪表前必需确保循环管路已清洗干净防止有石子等杂物在管道内。
2、安装仪表前必需确保循环管路已清洗干净防止有石子等杂物在管道内。
3、流量计/流量开关前后管段上建议安装有阀门，方便以后检修。
4、如有更换电池必须由专业人员操作。
安装注意：直管段要求由于消防水专用流量开关的安装位置、被测管道的状态均对测量精度有很大影响，
因此选择满足下列条件的场所：
（1）上游侧10D，下游侧5D以上的直管段；若安装管道遇到缩管、扩管、弯头等阻流连接件时，请选择合适的安装位置。
（2）上游侧30D以内，确保无扰乱流动的因素（泵、阀、节流孔等），

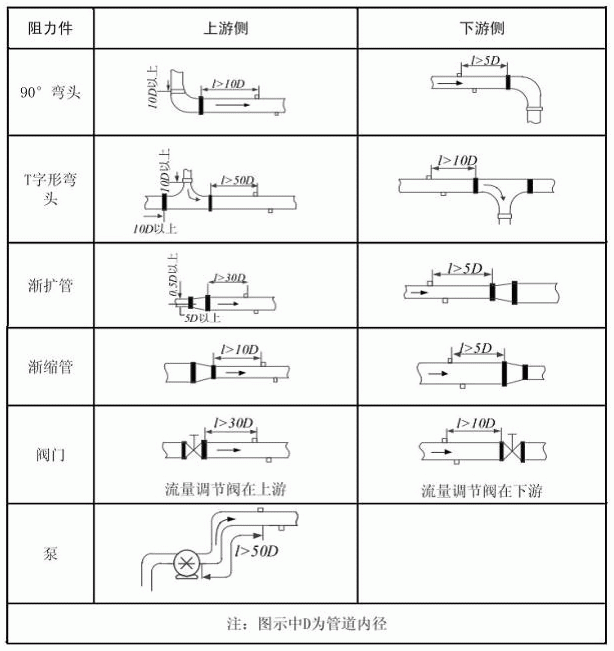

表1-1所示：直管段要求
图1-1安装位置
安装方式：
图1-2 螺纹连接图1
图1-3 螺纹连接图2
图1-4 法兰连接图1
（2）将管道法兰焊接在管道上。
图1-5 法兰连接图2
（3）将仪表法兰与管道法兰中间加密封垫，中心对正，用螺栓紧固在一起。
图1-6 法兰连接图3
高位消防水箱流量开关故障排除和售后服务：

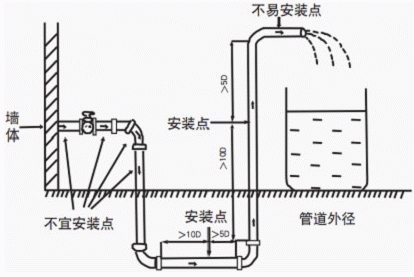

建议安装位置
（1）首选液体向上（或斜向上）流动的竖直管道，其次是水平管道，尽量避开液体向下（或斜向下）流动的管道，防止液体不满管。
（2）安装位置不要选在管道走向的最高点，防止管道内因有气泡聚集而造成测量不正常。
图1-1安装位置
安装方式：
螺纹连接（小口径）
（1）将供水管在安装仪表处截开，参照外形尺寸表，留出安装仪表的位置。
图1-2 螺纹连接图1
（2）将仪表与管段同心对正，并用扳手将管道游刃与仪表螺纹连接在一起旋紧，仪表安装完毕。
图1-3 螺纹连接图2
法兰连接（大口径）
（1）将供水管在安装仪表处截开，参照外形尺寸表，留出安装仪表的位置。
（2）将管道法兰焊接在管道上。
图1-5 法兰连接图2
（3）将仪表法兰与管道法兰中间加密封垫，中心对正，用螺栓紧固在一起。
图1-6 法兰连接图3
注意事项：
（1）注意密封，防止漏水！
（1）注意密封，防止漏水！
（2）注意仪表“→”方向必须与实际水流方向一致！
（3）注意安装后不要让密封垫凸入管道内，以免影响仪表精度！
（4）仪表安装完毕后在开启管道阀门时，注意不要再仪表安装处的管道内形成负压，以免损坏仪表！
更换电池：当仪表显示“
”符号时，表示电池电量不足，需要更换，否则会造成计量数据缺失。更换电池时，必须由经过厂家指导的专业人员进行操作，或将产品寄回厂家，由厂家进行更换。更换电池后，仪表存储的“累积流量”、“累积有效运行时间”均不会丢失。
”符号时，表示电池电量不足，需要更换，否则会造成计量数据缺失。更换电池时，必须由经过厂家指导的专业人员进行操作，或将产品寄回厂家，由厂家进行更换。更换电池后，仪表存储的“累积流量”、“累积有效运行时间”均不会丢失。高位消防水箱流量开关故障排除和售后服务：
一、 常见故障排除
如在使用过程中，产品出现故障，请先参阅本故障排除指南。如果按照下表进行故障排除仍不能解决问题，请联系厂家或厂家正式授权的代理处。
常见故障列表：故障现象内容解决方案，显示Err。
1、空管。
常见故障列表：故障现象内容解决方案，显示Err。
1、空管。
2、换能器结垢等故障。
3、仪表故障。
4、被测液体内气泡或杂质过多。 1、让管道内充满水。
2、清除换能器表明水垢。
3、与厂家联系维修。
4、排除液体内气泡或清除杂质。
5、显示“
” 标示电池电量不足。 尽快更换电池
” 标示电池电量不足。 尽快更换电池二、公司售后服务
自您购买之日起（以原始购表凭证日期为准），凡属质量原因造成的流量计/流量开关故障，整表免费保修十二个月。如不能出具正式原始购表凭证或凭证记载（日期），我们将以合同签署之日起开始计算。
以下为非保修内容：
以下为非保修内容：
1、高位消防水箱流量开关各部件封印被开启；
2、高位消防水箱流量开关各部件被人为破坏；
2、高位消防水箱流量开关各部件被人为破坏；
3、高位消防水箱流量开关各部件遭暴晒、水淹、冰冻或化学污染；
4、因管道内杂质过多而导致的流量计堵塞和损坏；
5、由于搬运、移动或其他人为原因造成的部件损坏；
6、由于地震、火灾、水灾等不可抗拒力造成的损失或被盗丢失；
7、由于安装不当造成流量计&流量开关损坏不属“三包”范围；
8、由于使用环境引起的产品故障；
9、超出免费保修期的超声流量计/流量开关及配件。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高位消防水箱流量开关】参数、选型、价格等请联系我们，我们将竭诚为您服务！
