氨用限流阀详细介绍
氨用限流阀产品概述：
氨用限流阀是一种安全保护阀，适用于油品、液化气、液氨、气氨等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。
氨用限流阀工作原理：
氨用限流阀是一种采用弹簧预载荷的自动控制阀门，主要利用弹簧预紧力和介质运行时的流速压力比，来控制阀门内部动作元件的启闭。限流阀主要由阀体、阀盖（法兰连接时）、预载荷弹簧、阀瓣和阀杆等组成，当管道内介质流速超过设定值时，或者当管道或附件损坏流速过大时，阀门即行自动关闭。阀门关闭后，人工无需进行启闭干预，故障或流量正常后，阀门即自动开启，管道恢复正常运行状态。
氨用限流阀基本参数：
| 法兰连接 |
JB/T79-94、GB9113-2000 |
|---|
| 结构长度 |
GB12221-89 |
| 公称通径 |
DN25、200mm |
| 公称压力 |
PN2.5、4.0MPa |
氨用限流阀零件材料：
| 阀体 |
WCB |
阀瓣 |
不锈钢 |
|---|
| 弹簧 |
不锈钢 |
内另部件 |
2Cr13 |

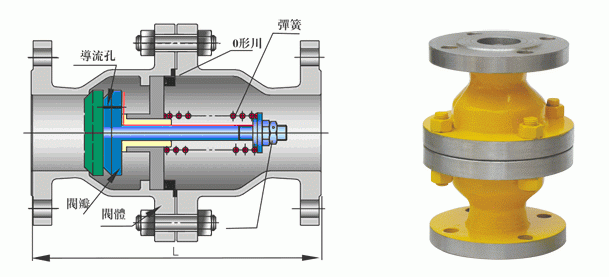

氨用限流阀外形结构图：
氨用限流阀性能参数：
| 公称压力 |
2.5 |
4.0 |
MPa |
|---|
| 强度试验 |
3.75 |
6.0 |
|---|
| 适用介质 |
液化石油气、天然气、油类 |
| 适用温度 |
-40~+80℃ |
| 过流关闭速度 |
≧3-5m/min |
氨用限流阀连接尺寸：
| DN |
L |
最大流量/Max.Flow/min |
|---|
| mm |
in |
|
|---|
| 25 |
1 |
160 |
160 |
| 50 |
2 |
230 |
640 |
| 80 |
3 |
310 |
1600 |
| 100 |
4 |
350 |
2500 |
| 150 |
6 |
480 |
3300 |
| 200 |
8 |
600 |
5900 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【氨用限流阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
