Y型球阀
135度Y型三通球阀 |
产品名称: | 135度Y型三通球阀 | ||||||
型号: | Q42F/H/Y | ||||||
口径: | DN50-300 | ||||||
压力: | PN1.6-16.0MPa | ||||||
材质: | 碳钢、不锈钢。双相钢等 | ||||||
|
|||||||
您正在浏览:【135度Y型三通球阀】 |
135度Y型三通球阀详细介绍
135度Y型三通球阀产品概述:
135度Y型三通球阀是一种阀体一进管口与两出管口之间被设计成135°的夹角,球体内设有两端开口成135°角的连接通道,进管口与出管口随着球体的转动实现与连接通道的导通或关闭,以达到对二种不同流向切换的阀门,其流道平坦,流体阻力小,流通能力强,切换时不会使介质滞留在流道内部,便于三通管道的清理。本产品主要用于Y型管路中改变介质流动方向,使其中的两条相互连通或切断,起换向的作用。
135度Y型三通球阀产品优点:
135度Y型三通球阀在阀体三个管口连接处设置有三个弯头保护部,当介质从进口端沿弯头管路通道高速流入时,其首先冲击流进弯头保护部内,相比于直接冲进管口内而言,减缓了流体直接冲击在阀体内壁上的流动速度,降低了对颗粒状物料造成的损坏,进而也对阀体内壁起到保护的作用,有助于延长阀门的使用寿命。本产品可根据工况需要,将两出口端之间的夹角设计成45°、60°、90°及其他角度等。

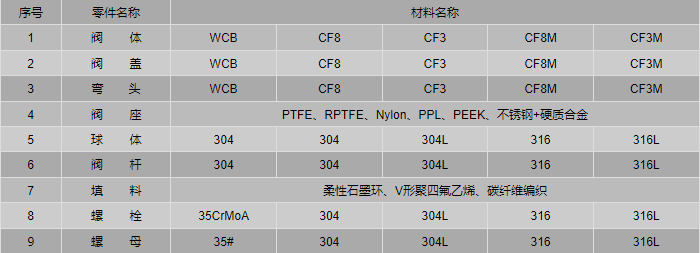

135度Y型三通球阀零件材料:

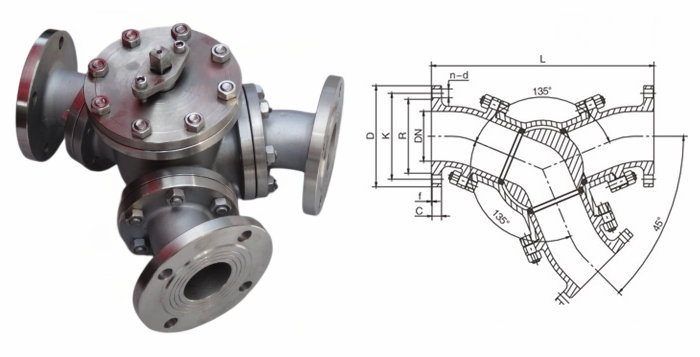

135度Y型三通球阀外形结构图:

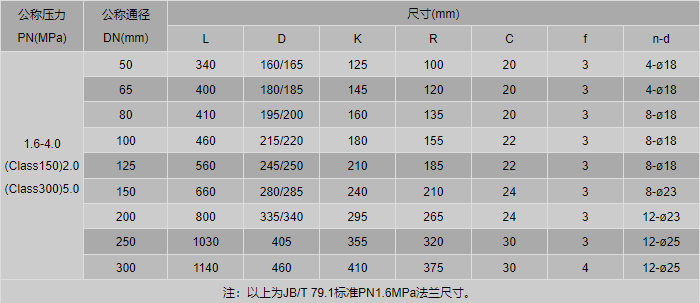

135度Y型三通球阀外形尺寸表:
135度Y型三通球阀订货参数:
尊敬的客户!如果您需要订购我公司135度Y型三通球阀系列产品,咨询时请注明产品型号,如无法提供型号数据,请说明公称直径、压力等级、阀体材质、法兰标准及法兰密封面形式等,本产品球体和阀座密封根据使用介质与温度的不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速喷涂钨钴合金(硬度大于HRC70)以及其他特种硬质材料等,以适用各种苛刻工作条件。
