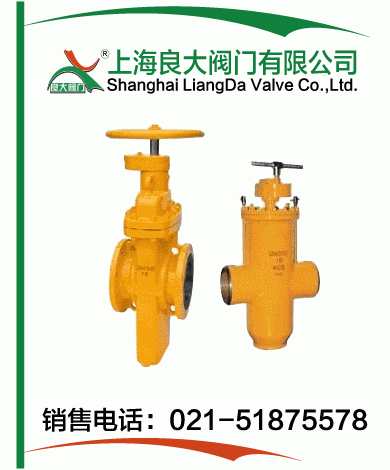

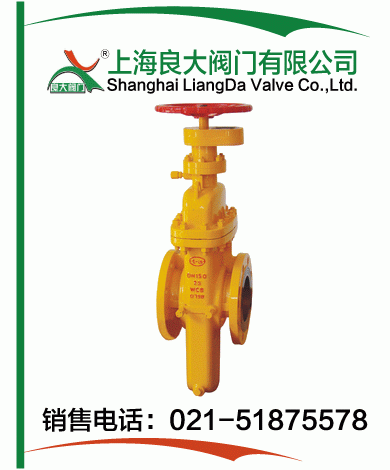

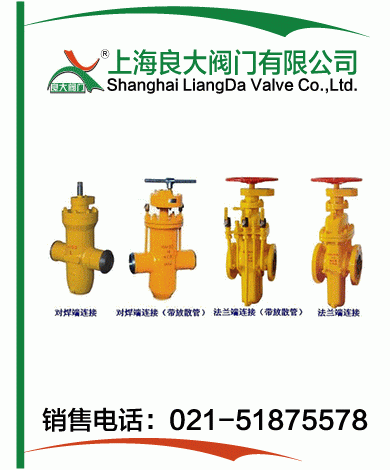

    燃气平板闸阀   产品名称: 燃气平板闸阀
    型号:Z47F/Z47WF/H
    口径:DN50-1000
    压力:1.6-16.0MPa
    材质:铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【燃气平板闸阀

       燃气平板闸阀详细介绍


    燃气平板闸阀产品概述:

    燃气平板闸阀专用于天然气、液体石油气煤气、油品等。它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题,有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等。


    燃气平板闸阀产品原理:

    燃气平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀,则两闸板间的撑开机构可以补充这一压紧力。

    燃气平板闸阀结构特点:

    ●阀体采用铸造结构。

    ●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。

    ●阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面清除闸板脏物的作用。

    ●闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。

    ●阀门在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。

    ●阀门关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。

    ●采用封闭齿轮转动启闭指示机构,能长期清晰地反映阀门的启闭情况。

    ●直埋式阀门外表面采用环氧煤沥青防腐处理,能与管线同寿命。


    燃气平板闸阀性能规范:

    压力等级

    常温下压力试验(MPa)

    适用温度(℃)

    适用介质a

    壳体

    左密封

    右密封

    低压密封

    “G”型

    “D”型

    普通型

    “KZ”型

    “Z”型

    公称压力(MPa)

    1.0

    1.5

    1.1

    1.1

    0.6

    -29~250

    -45~121

    -29~121

    含H2S和CO2>500Mg/m3的介质

    石油、天然气、水等

    1.6

    2.4

    1.76

    1.76

    0.6

    2.5

    3.75

    2.75

    2.75

    0.6

    4.0

    6.0

    4.4

    4.4

    0.6

    6.4

    9.6

    7.04

    7.04

    0.6

    10.0

    15.0

    11.0

    11.0

    0.6

    16.0

    24.0

    17.6

    17.6

    0.6

    磅级 Lb

    150

    2.93

    2.07

    2.07

    0.6

    300

    5.52

    5.52

    5.52

    0.6

    400

    10.0

    7.31

    7.31

    0.6

    600

    15.0

    11.03

    11.03

    0.6

    900

    22.4

    16.54

    16.54

    0.6


    燃气平板闸阀零件材料:

    零件名称

    阀体、阀盖

    闸板

    阀杆

    阀座

    阀杆螺母

    密封圈

    填料

    密封指

    “Z”

    WCB

    合金钢(特殊处理)

    不锈钢

    合金钢(特殊处理)

    铝青铜

    填充四氟

    填充四氟、膨胀石墨

    耐油密封脂

    “KZ”型

    抗硫不锈钢

    抗硫密封脂

    注:抗硫阀门型号前加“K”,调节阀型号前加“L”,耐磨型号F后加“M”。


    燃气平板闸阀产品标准:

    API 6D

    管道阀门

    JB/T5298

    管线用钢制平板闸阀

    ANSI B16.5a

    管法兰及法兰管件

    B/T79.1~79.2J

    整体铸钢管法兰

    GB/T13927

    通用阀门压力试验

    JB/T9092

    阀门的检验与试验

    JB/TQ814

    钢制平板闸阀产品质量分等

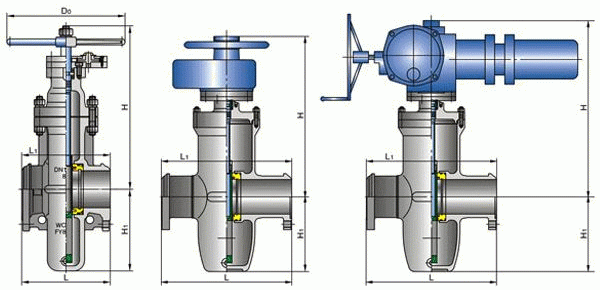

    燃气平板闸阀外形结构图:
    今晚十二生肖开什么号码开奖8月28


    燃气平板闸阀连接尺寸:

    公称压力
    (MPa)

    尺寸(mm)

    DN(mm)

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    800

    900

    1000

    1.0

    L

    229

    254

    267

    292

    330

    356

    381

    406

    432

    457

    508

    610

    660

    711

    811

    H

    770

    870

    965

    1200

    1360

    1560

    1740

    1930

    2160

    2420

    2800

    3200

    3640

    4050

    4467

    H1

    无导流孔

    114

    132

    150

    188

    225

    247

    275

    312

    335

    380

    445

    490

    560

    610

    715

    有导流孔

    214

    257

    300

    388

    475

    547

    625

    712

    785

    880

    1045

    1190

    1360

    1510

    1715

    重量
    (kg)

    无导流孔

    87

    130

    140

    175

    275

    350

    510

    610

    830

    1150

    1780

    2350

    3380

    4460

    5740

    有导流孔

    94

    140

    151

    198

    297

    378

    550

    658

    896

    1240

    1922

    2530

    3650

    4817

    6200

    1.6

    L

    229

    254

    267

    292

    330

    356

    381

    406

    432

    457

    508

    610

    660

    711

    811

    H

    770

    870

    965

    1200

    1360

    1560

    1740

    1930

    2160

    2420

    2800

    3200

    3640

    4050

    4467

    H1

    无导流孔

    114

    132

    150

    188

    225

    247

    275

    312

    335

    380

    445

    490

    560

    610

    715

    有导流孔

    214

    257

    300

    388

    475

    547

    625

    712

    785

    880

    1045

    1190

    1360

    1510

    1715

    重量
    (kg)

    无导流孔

    90

    135

    150

    185

    295

    400

    550

    660

    1030

    1300

    1950

    3010

    3800

    5150

    6360

    有导流孔

    97

    145

    162

    200

    318

    432

    596

    713

    1100

    1400

    2100

    3250

    4100

    5560

    6868

    2.5

    L

    229

    254

    267

    292

    330

    356

    381

    406

    432

    457

    508

    610

    660

    711

    811

    H

    770

    870

    965

    1200

    1370

    1560

    1740

    1970

    2260

    2420

    2800

    3230

    3640

    4050

    4467

    H1

    无导流孔

    114

    132

    150

    188

    225

    247

    275

    312

    335

    380

    445

    490

    560

    610

    715

    有导流孔

    214

    257

    300

    388

    475

    547

    625

    712

    785

    880

    1045

    1190

    1360

    1510

    1715

    重量
    (kg)

    无导流孔

    95

    145

    163

    200

    330

    420

    575

    735

    1110

    1380

    2030

    3210

    4020

    5320

    6600

    有导流孔

    103

    156

    176

    216

    356

    450

    621

    794

    1198

    1490

    2192

    3466

    4340

    5745

    7130


    公称压力(MPa)

    尺寸(mm)

    DN(mm)

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    800

    4.0

    L

    305

    381

    403

    419

    457

    502

    762

    838

    914

    991

    1143

    1346

    1524

    H

    770

    870

    965

    1200

    1370

    1560

    1740

    1970

    2195

    2420

    2800

    3230

    3640

    H1

    无导流孔

    114

    132

    150

    188

    225

    247

    275

    312

    346

    380

    445

    490

    560

    有导流孔

    214

    257

    300

    388

    475

    547

    625

    712

    796

    880

    1045

    1190

    1360

    重量
    (kg)

    无导流孔

    110

    168

    200

    350

    460

    670

    870

    1390

    1620

    2050

    3140

    4140

    5550

    有导流孔

    118

    181

    215

    378

    497

    723

    939

    1500

    1750

    2215

    3390

    4470

    5995
