消声止回阀
微阻缓闭消声止回阀 |
产品名称: | 微阻缓闭消声止回阀 | ||||||
型号: | DHH44X | ||||||
口径: | DN200-2000 | ||||||
压力: | PN1.0-16.0MPa | ||||||
材质: | 球铁、碳钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【微阻缓闭消声止回阀】 |
微阻缓闭消声止回阀详细介绍
微阻缓闭消声止回阀产品概述:
微阻缓闭消声止回阀安装在水泵出口,靠入口介质的流速水头作用推动蝶板开启,同时阀体内的压力水也流进缓闭机构的活塞后腔,将活塞从活塞腔内推出,当水流停止时(如水泵突然停止运行),由于蝶板和重锤自重及倒流水压力的作用,使阀瓣自动关闭,但由于活塞处于推动位置,顶住蝶板,使其不能将阀口全部关闭,还剩有20%左右的开启截面积,使水流通过,这时就减弱了水锤压力,当蝶板压在缓闭机构的活塞端部时,由于反作用力的产生,使活塞后腔的水阻碍活塞退回,也阻止蝶板关闭,这时只能通过微量调节阀缓缓流回阀体内,使蝶板慢慢关闭。该阀在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无噪音、运行平稳,确保使用场所环境安静,并具有节能的效果,其用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生。
微阻缓闭消声止回阀产品蝶板关闭被活塞分成先快速后缓慢两步,达到既防止介质倒流又起消除噪音作用,特适用于工业、城市给排水管道和高层建筑加压输水泵的出口处。
微阻缓闭消声止回阀技术规范:
微阻缓闭消声止回阀零件材料:

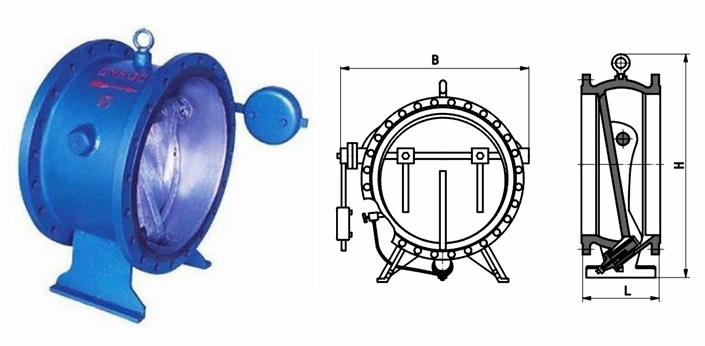

微阻缓闭消声止回阀外形结构图:
微阻缓闭消声止回阀外形尺寸表:
微阻缓闭消声止回阀订货参数:
如果您需要订购我公司微阻缓闭消声止回阀产品,咨询时请说明公称压力、公称通径、阀体材质、内件材料、使用介质及法兰标准等。本产品有带重锤和无重锤两种,适用于公称尺寸DN300~DN2000,公称压力不大于PN16,介质为水,水温不大于55℃,用以防止破坏性停泵水锤、控制水泵反向转速的止回阀。
