阻尼器
| 脉动阻尼器 |
 |
产品名称： | 脉动阻尼器 | |||||
| 型号： | LDMZ | ||||||
| 口径： | DN10-100 | ||||||
| 压力： | 0.6-10MPa | ||||||
| 材质： | 304/316/UPVC/PVDF/PP | ||||||
|
|||||||
| 您正在浏览：【脉动阻尼器】 | |||||||
脉动阻尼器详细介绍
脉动阻尼器产品概述：
脉动阻尼器又名脉冲阻尼器、脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。广泛用于化工、水处理、食品饮料、电力、造纸、纺织及流体机械等行业。此脉动阻尼器气液接触式脉动阻尼器（缓冲器）能减少95%由计量泵运行所产生的脉动，一般安装在出口管路上并靠近计量泵。
如何计算选择合适的脉动阻尼器容积？
用计量泵每一冲程的计量能力（ml）乘以26，就可以得出减小90%脉动所需要的脉动阻尼器的最小容积(ml)。空气室式脉冲阻尼器（缓冲器）：本阻尼器为气液接触式，工作原理是靠液面以上的压缩气体，随容积泵的脉动而膨胀和压缩来吸收泵的脉动。使用前依据系统压强和泵的流量确定容积大小，依据介质的腐蚀性选择材质，能消除容积泵的脉动达80--90%，消除系统的水锤现象。若要求消除脉动95%以上、和输送介质温度高于环境温度100%以上或低于环境温度50%以下、压强高于10MPa时，需向公司说明，我们将为您选择合适的参数。材质有304、316、内衬式及PVC等，我公司备有以下型号的产品，可供客户选择，若有特殊需求，可单独订购。

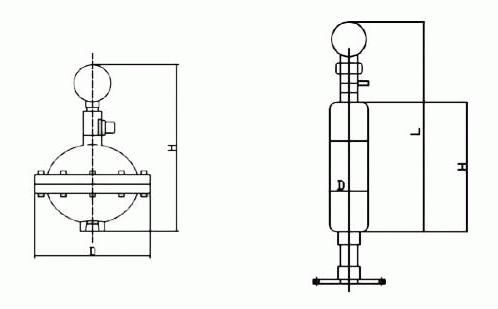

脉动阻尼器外形结构图：
脉动阻尼器连接尺寸：
型号 |
实际容积L |
额定压力MPa |
材质 |
外形尺寸 |
联接方式 |
脉冲缓冲器结构图 |
|
高㎜ |
直径㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳钢 （可内衬ECTFE） |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
连接口径可根据要求定做 |
|||||||

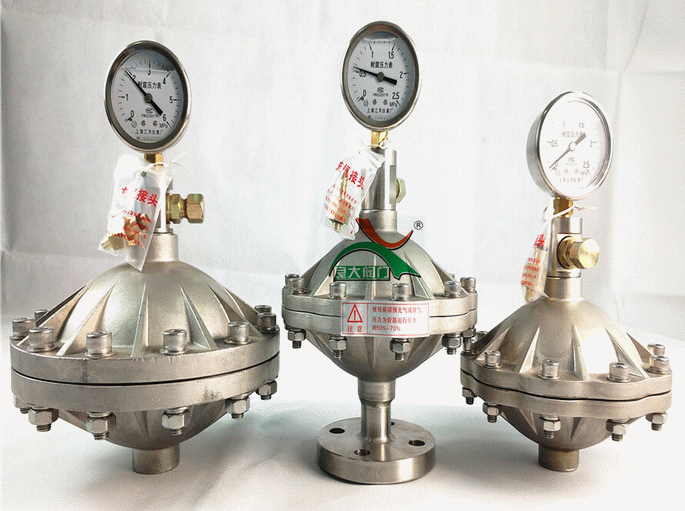

脉动阻尼器产品实物图：
脉动阻尼器注意事项：
1、脉冲阻尼器应该尽可能的垂直安装在靠近泵出口的位置，如果泵的出口和脉冲阻尼器之间的管路过长，管路中可能会产生振动。
2、如果知道了系统参数，如系统压力、马达转速等，脉冲阻尼器可以使系统振动小于200 mbar。
3、使用没有隔膜的脉冲阻尼器，由于其中的气体会很快被液体吸收，将会起不到对系统的保护作用。
4、使用脉冲阻尼器有可能增大系统阻力。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【脉动阻尼器】参数、选型、价格等请联系我们，我们将竭诚为您服务！
