| 法兰式脉冲阻尼器 |
 |
产品名称： | 法兰式脉冲阻尼器 | |||||
| 型号： | LDMZ | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.0-10MPa | ||||||
| 材质： | 碳钢、PVC、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰式脉冲阻尼器】 | |||||||
法兰式脉冲阻尼器详细介绍
法兰式脉冲阻尼器产品概述：
脉冲阻尼器又名脉动阻尼器、脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。容积选型方法：每次冲程的容积数（毫升）乘以10，即得到能减小90%脉冲的最小容积。
法兰式脉冲阻尼器结构原理：
膜片式脉冲阻尼器分为上下壳体，中间由聚四氟乙烯、橡胶复合膜片分隔，是常用的脉冲阻尼器。最大的优点就是隔膜将预充气体和管路中的液体分开，方便维护，在合适的选型、充压条件下，能够减少绝大多数的脉冲。膜片式结构，介质和压缩气体分离，保证长期稳定运行。接触介质部分只有下壳体和膜片，常规膜片采用橡胶衬四氟形式，四氟做过多向滚压处理，耐腐蚀性好，使用寿命高。
法兰式脉冲阻尼器主要功能：
1、减小除去水锤对系统的危害。
2、减小流速波动的峰值。
3、保护管路、弯头、接头不受压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、允许系统使用更小的管径，降低成本。
6、和背压阀等配合使用可以使管路的压力波动接近为零。
7、降低系统的能耗。
法兰式脉冲阻尼器基本参数：
PVC材质耐压1.0-1.6MPa，不锈钢（碳钢材质）耐压有2.5MPa、5MPa和10MPa。
安全测试压力： 1.5 倍的最大输入压力。
适用温度:普通膜片-5℃至+80℃，衬四氟膜片-20~200℃。
壳体材质：PVC、SS304、SS316L、PVDF、PP、碳钢等（可按要求定做）。
膜片材质：橡胶衬四氟。

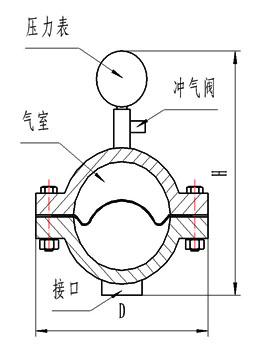

法兰式脉冲阻尼器外形结构图：

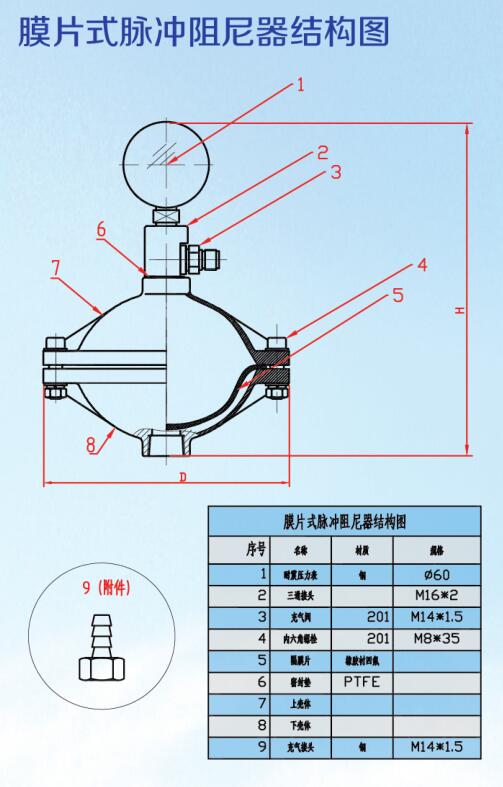

法兰式脉冲阻尼器外形图及连接尺寸：
型号 |
实际容积L |
额定压力MPa |
材质 |
外形尺寸 |
联接方式 |
脉冲缓冲器结构图 |
|
高㎜ |
直径㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳钢 （可内衬ECTFE） |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
连接口径可根据要求定做 |
|||||||

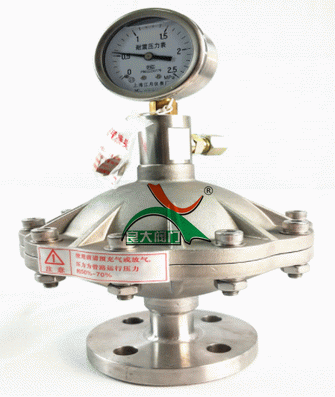

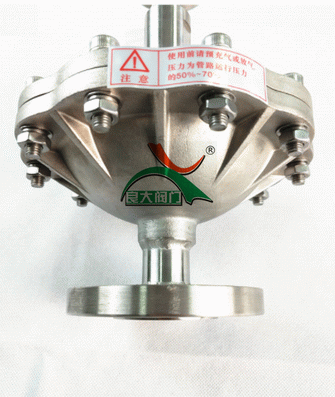

法兰式脉冲阻尼器产品实物图：
购买膜片式脉冲阻尼器时，请提供以下数据：
膜片式脉冲阻尼器的容积、材质、连接方式、使用的介质、温度（或提供泵的流量、压力、介质、材质，由我公司为您提供合适选型）。
