锻钢闸阀

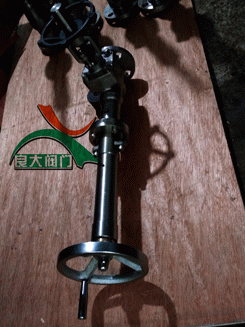

| 双关断手摇柱塞式取样闸阀 |
 |
产品名称： | 双关断手摇柱塞式取样闸阀 | |||||
| 型号： | ZQY41H | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 150-900LB | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【双关断手摇柱塞式取样闸阀】 | |||||||
双关断手摇柱塞式取样闸阀详细介绍
双关断手摇柱塞式取样闸阀产品概述：
双关断手摇柱塞式取样闸阀就是其到对管道或罐内介质截取样品的作用。为双密封双关断手摇柱塞式取样阀(闸阀)特别适用易结晶工况的反应釜取样检验的专用阀门，是化工生产中常用到的一种检验阀门，是生产中放取一定物料检验是否达到要求而特别设制的。此阀安装部位不同，有着不同名称。比如安装在罐底可做为排泄阀；装在侧面，可做为进料阀；安装在管道上可做为喷射阀和取样阀 ；安装在管线上：可做为无死区切断阀。此阀也是中国石油厂专用阀。双关断手摇柱塞式取样闸阀属于柱塞阀中一种体形结构最小的阀之一。此阀操作方便，开启自由，运动灵活可靠，柱塞装配维修简单，密封结构合理，上下密封圈更换方便，最适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。
双关断手摇柱塞式取样闸阀产品优点：
双关断手摇柱塞式取样闸阀用来移除受压系统里小量产品。主要特征是阀门里没有任何不流动的死区，在这里堆积和变质或污染。这些阀门可作卫生用或生物工艺用。大多数样品阀是柱塞或活塞在紧配合城的滑动。使用柱塞或活塞就是这些阀门有时候被称作“柱塞阀”的原因。
(1)、结合闸阀取样
双关断手摇柱塞式取样闸阀用来移除受压系统里小量产品。主要特征是阀门里没有任何不流动的死区，在这里堆积和变质或污染。这些阀门可作卫生用或生物工艺用。大多数样品阀是柱塞或活塞在紧配合城的滑动。使用柱塞或活塞就是这些阀门有时候被称作“柱塞阀”的原因。
(1)、结合闸阀取样
双关断手摇柱塞式取样阀(闸阀)的使用过程中，如果遇到需要使用锻钢闸阀时的情况，则应注意在操作时，不能在介质未完全融化前强行开启阀门，必须等到阀门内结晶溶化后才能开启阀门，否则容易造成安全事故。此时取样阀可以是半关或全开状态。
双关断手摇柱塞式取样阀(闸阀)使用取样阀时，还要注意不能强行开启闸阀，如果遇到阀门不能开启的情况，切忌使用加长力臂，这样会造成阀门的受力过大而导致阀芯和阀杆的脱落，或导致取样部件的损坏，导致安全隐患。
双关断手摇柱塞式取样闸阀结构特点：
1、双关断手摇柱塞式取样阀(闸阀)主要由阀体、阀盖、阀柱、阀筒、上密封圈、下密封圈、封圈压盖、手柄、锻钢闸阀等零件组成。该产品采用硅熔胶精密铸造。阀体采用（304或316不锈钢）一次浇铸成型，或无缝管连接缝隙与焊缝。双关断手摇柱塞式取样阀(闸阀)取样前，应先在管道或槽体安装部位安装一片法兰，将双关断手摇柱塞式取样阀(闸阀)按锻钢闸阀法兰头方向插入管道或槽体内，然后在外侧进行螺栓紧固。因此，没有连接方面的问题。真正的双密封系统，可避免泄漏的发生。密封最高温度可达300℃。可以根据安装需要设计塞外露长度，确保容器取样口管路无堵料，但对粘度大的物料也不易堵，是一种较理想的取样装置。柱塞圆柱度精度高，保证活塞全行程运动顺畅，同时无阻塞，无泄漏。静态密封圈防止泄漏，并且在活塞运动时可以清除活塞上的沉淀物，防止阻塞发生。它的特点是有一个向管道内推入的圆柱头，这是它与其他阀门的不同之处，因而称之为内推阀。由于阀头呈圆柱形，阀头向阀内开启后就产生了一个圆柱形的开启面，便于物料流出，当管内有结疤时，阀头的推力足以将结疤压碎。另外，由于阀头伸入锻钢闸阀内通过，而法兰与管道或容器相连，这就防止了物料在短管内的堵塞或泄漏，起到双密封的作用。此阀采用径向阀柱密封圈，阀筒与阀体精确对位，及上下密封圈与阀柱的侧面密封性良好。双密封柱塞型取样阀门不会发生卡死现象，不会有阻塞情况出现。我们的特殊活塞设计可以使活塞深入到容器中。
2、双关断手摇柱塞式取样阀(闸阀)进出口为60度阀，形态如“Ｙ”字。通常可称Ｙ型阀或角阀，也可属于角阀中的一种特殊阀。此阀进口处为法兰，出口为内丝。精小形阀阀柱采用两段Ｔ型槽或弹珠连接，阀柱螺纹部与阀柱螺母相配，阀柱螺母靠螺纹旋紧在阀盖上，然后用销钉固定。阀柱和手柄采用圆方连接，然后用螺母压紧，这样旋转手柄或手轮双用式作用就可以开启或关闭阀门。
3、双关断手摇柱塞式取样阀(闸阀)柱塞具有移动密封。柱塞只有静密封。当关闭的时候，活塞/柱塞的末端跟管道或容器口齐平。辅助密封安装用来防止产品溢出。很多组合可用。高黏度液体和干固体需要采用特殊的类型。阀门可以设计为分配测定的样品，而不是由操作者控制的任意量。带卫生级别的PTFE密封的活塞阀可以采用多种金属制造，适合操作压力从ANSI150LB到2500LB。金属密封温度可以达到-212~648度。
4、便携式样品阀适用于液体容器允许安全地转移产品到小容器里。阀门设计跟随软管的快速断路接头相似，阀门有一半是接在两个容器上的。当两半都连接上的时候，大的容器就可以开启。阀门关闭的时候两半才分离，单独的时候，两半都密封。
5、双关断手摇柱塞式取样阀(闸阀)结合锻钢闸阀为一体式结构，为突破固定式设计结构使密封能更强、阀的难度增高。其双阀合一的开关操作合理的配合作业。外观怪特性更强，更美观。阀的成本提高了，但性能与感观上提高了。直得使用方需求的选择。
双关断手摇柱塞式取样闸阀工作原理：
1、双关断手摇柱塞式取样阀(闸阀)取完样后，可单手紧握住手柄顺时针旋转，手柄带动阀柱，阀头就会穿过锻钢闸阀，阀门关闭，阀柱充满整个阀体，单关阀的作用。也可以先关闭锻钢闸阀，接着半关取样阀。起到双关密封的作用；取样时，逆时针旋转手柄，阀头向阀内回缩到阀筒出口角度位，保证最大流量，同时清除沉淀物，阀门开启。同时要求锻钢闸是开启状态。取样阀的阀头是一种可更换的部件，因而维护起来比较方便。其最大优点是不易堵塞，避免了清理取样阀存在的危险；而且保证了取样的正常进行。取样阀在半关状态下，先开启锻钢闸阀，再次打开取样阀。直到管道或罐内介质通过此阀截取样品。
2、在工业生产中有时手工操作是很危险的，而且为了实现自动化取样，需要一种能远程操作、自动控制的装置来驱动取样阀的开或关状态。将取样阀的手柄取下，安装上电磁驱动装置或气动驱动装置，就能实现这一要求。由于取样阀只有开、关两个状态，没有处于开、关之间的中间状态因而所需要的电磁驱动装置或气动驱动装置也是比较简单的。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【双关断手摇柱塞式取样闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
