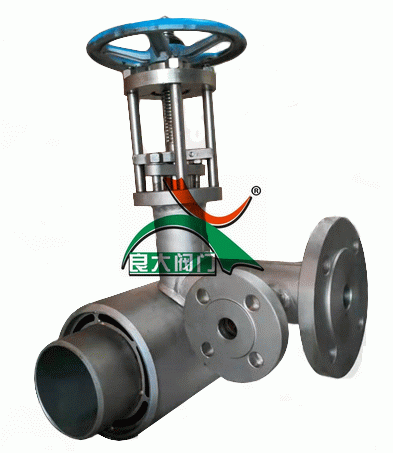

BQP45Y对焊夹套取样阀产品介绍、结构特点、工作原理
一、对焊夹套取样阀产品介绍:
对焊夹套取样阀就是其到对管道介质提取作用。为单密封环柱塞型硬密封取样阀特别适用易结晶工况的管道上取样检验的专用阀门,是化工生产中常用到的一种检验阀门,是生产中放取一定物料检验是否达到要求而特别设制的。此阀安装部位不同,有着不同名称。独特偏心管接式夹套取样阀,还是硬密封STL密封,其难度之高,性能更加完善。可做为无死区切断阀。对焊夹套取样阀属于柱塞阀中一种体形结构最小的阀之一。此阀操作方便,开启自由,运动灵活可靠,柱塞装配维修简单,密封结构合理,上环密封圈更换方便,适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。
对焊夹套取样阀就是其到对管道介质提取作用。为单密封环柱塞型硬密封取样阀特别适用易结晶工况的管道上取样检验的专用阀门,是化工生产中常用到的一种检验阀门,是生产中放取一定物料检验是否达到要求而特别设制的。此阀安装部位不同,有着不同名称。独特偏心管接式夹套取样阀,还是硬密封STL密封,其难度之高,性能更加完善。可做为无死区切断阀。对焊夹套取样阀属于柱塞阀中一种体形结构最小的阀之一。此阀操作方便,开启自由,运动灵活可靠,柱塞装配维修简单,密封结构合理,上环密封圈更换方便,适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。
产品要求:高,就是高要求、高难度、高压力,此阀体积精小要解决这三高;精,阀体进出口距离近,阀部件精小不大,配件之间精度差小;达,达到客户要求、达到国家标准、阀门结构及外观达到精确,美观。这三要求都达到了,此阀也就符合客户使用要求了。阀门精小,部件其全。
样品阀用来移除受压系统里小量产品。主要特征是阀门里没有任何不流动的死区,在这里堆积和变质或污染。这些阀门可作卫生用或生物工艺用。大多数样品阀是柱塞或活塞在紧配合城的滑动。使用柱塞或活塞就是这些阀门有时候被称作“柱塞阀”的原因。
硬密封取样阀:
(1)、对焊夹套取样阀的使用过程中,如果遇到需要使用高温或腐蚀强的介质情况,则应注意在操作时,不能在介质未完全融化前强行开启阀门,必须等到阀门内结晶溶化或粉状后才能开启阀门,否则容易造成密封面破坏。
(2)、对焊夹套取样阀使用中出现阀卡死时,还要注意不能强行开启阀门,如果遇到阀门不能开启的情况,切忌使用加长力臂,这样会造成阀门的受力过大而导致阀芯和阀杆的脱落,或导致取样部件的损坏,导致安全隐患。
(3)、对焊夹套取样阀可采用不锈钢材料,阀芯与阀体间的紧密结合,与柱塞空隙容纳由手轮的开启或关闭来决定介质排放量。密封环口内侧菱角边焊接STL,达到所应有的硬度及耐磨度。是阀的密封性能大大提高,是阀的维修成本降低。更加符合的高温或高压下使用此阀。
二、对焊夹套取样阀结构特点:
对焊夹套取样阀主要由阀体、阀盖、夹套、阀柱、阀筒、上密封环、手柄、接管法兰等零件组成。该产品采用阀体采用304不锈钢无缝管焊缝。柱塞式取样阀,有配对接管法兰。因此,没有连接方面的问题。真正的单密封系统,可避免泄漏的发生。密封最高温度可达450℃。可以根据安装需要设计塞外露长度,和保温外壳,确保容器取样口管路无堵料,但对粘度大的物料也不易堵,是一种较理想的取样装置。活塞圆柱度精度高,保证活塞全行程运动顺畅,同时无阻塞,无泄漏。压紧式锥开密封防止泄漏,并且在活塞运动时可以清除活塞上的沉淀物,防止阻塞发生。它的特点是有一个向管道内推入的圆柱头,这是它与其他阀门的不同之处,因而称之为内推阀。由于阀头呈圆柱形,阀头向阀内开启后就产生了一个圆柱形的开启面,便于物料流出,当管内有结疤时,阀头的推力足以将结疤压碎。另外,由于阀头伸入阀前的短管,而短管与管道或容器相连,这就防止了物料在短管内的堵塞。此阀采用径向阀柱密封圈,阀筒与阀体精确对位,及上密封圈与阀柱的侧面密封性良好。单密封柱塞型取样阀门不会发生卡死现象,不会有阻塞情况出现。我们的特殊活塞设计可以使活塞深入到容器中。
(1)、对焊夹套取样阀进出口为90度,形态如“T”字。通常可称T型阀或角阀,也可属于角阀中的一种特殊阀。此阀通常进口与接管为一体三偏心,出口为90度角法兰。精小形阀阀柱采用两段连接,阀柱螺纹部与阀柱螺母相配,阀柱螺母靠螺纹旋紧在阀盖上,然后用销钉固定。阀柱和手柄采用螺母连接,然后用螺母压紧,这样旋转手柄就可以开启或关闭阀门。
(2)、对焊夹套取样阀活塞具有移动密封。柱塞只有静密封。当关闭的时候,活塞/柱塞的末端跟管道或容器口齐平。辅助密封安装用来防止产品溢出。很多组合可用。高黏度液体和干固体需要采用特殊的类型。阀门可以设计为分配测定的样品,而不是由操作者控制的任意量。带卫生级别的PTFE密封的活塞阀可以采用多种金属制造,适合操作压力从1.6MPa到6.4MPa。金属密封温度可以达到-212~648度。
(3)、便携式样品阀适用于液体容器允许安全地转移产品到小容器里。阀门设计跟随软管的快速断路接头相似,阀门有一半是接在两个容器上的。当两半都连接上的时候,大的容器就可以开启。阀门关闭的时候两半才分离,单独的时候,两半都密封。
三、对焊夹套取样阀工作原理:
对焊夹套取样阀完样后,单手紧握住手柄顺时针旋转,手柄带动阀柱,阀头就会向管道内推入,阀门关闭,阀柱充满整个阀体;取样时,逆时针旋转手柄,阀头向阀内回缩到阀筒出口角度位,保证最大流量,同时清除沉淀物,阀门开启。取样阀的阀头是一种可更换的部件,因而维护起来比较方便。其最大优点是不易堵塞,避免了清理取样阀存在的危险;而且保证了取样的正常进行。
在工业生产中有时手工操作是很危险的,而且为了实现自动化取样,需要一种能远程操作、自动控制的装置来驱动取样阀的开或关状态。将取样阀的手柄取下,安装上电磁驱动装置或气动驱动装置,就能实现这一要求。由于取样阀只有开、关两个状态,没有处于开、关之间的中间状态因而所需要的电磁驱动装置或气动驱动装置也是比较简单的。
