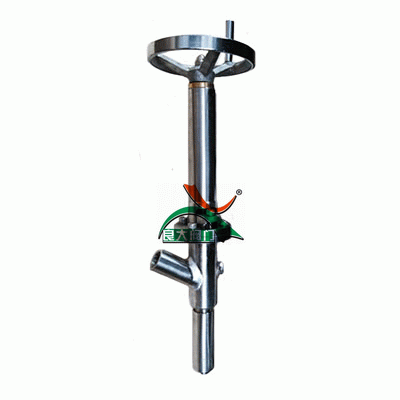

JQY81F加长式柱塞取样阀产品介绍与结构特点

发布时间：2022/6/29 来源地：

一、加长式柱塞取样阀产品介绍：

加长式柱塞式取样阀为双密封柱塞型取样阀特别适用易结晶工况的反应釜取样检验的专用阀门，是化工生产中常用到的一种检验阀门，是生产中放取一定物料检验是否达到要求而特别设制的。为长管接头式加长形阀芯式取样阀．此阀安装部位不同，有着不同名称。比如安装在罐底可做为排泄阀；装在侧面，可做为进料阀；安装在管道上可做为喷射阀和取样阀；安装在管线上：可做为无死区切断阀。柱塞式取样阀属于柱塞阀中一种体形结构最小的阀之一。此阀操作方便，开启自由，运动灵活可靠，柱塞装配维修简单，密封结构合理，上下密封圈更换方便，最适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。

二、加长式柱塞取样阀结构特点

1、加长式柱塞式取样阀主要由阀体、阀盖、阀柱、阀筒、上密封圈、下密封圈、封圈压盖、手柄等零件组成。该产品采用硅熔胶精密铸造。阀体采用304不锈钢一次浇铸成型，无连接缝隙与焊缝。柱塞式取样阀前，应先在管道或槽体安装部位安装一个内丝小短管，将柱塞式取样阀按阀头方向插入管道或槽体内，然后在外侧进行焊接。这种连接方法比较简单，取样阀前装一个小短管，更有利于其性能的发挥。丝口连接方式时，取样阀前的小短管要尽量地短些，只要不影响与取样阀的连接就可以了。
2、因此，没有连接方面的问题。真正的双密封系统，可避免泄漏的发生。密封最高温度可达250℃。可以根据安装需要设计塞外露长度，和保温外壳，确保容器取样口管路无堵料，但对粘度大的物料也不易堵，是一种较理想的取样装置。活塞圆柱度精度高，保证活塞全行程运动顺畅，同时无阻塞，无泄漏。静态密封圈防止泄漏，并且在活塞运动时可以清除活塞上的沉淀物，防止阻塞发生。它的特点是有一个向管道内推入的圆柱头，这是它与其他阀门的不同之处，因而称之为内推阀。由于阀头呈圆柱形，阀头向阀内开启后就产生了一个圆柱形的开启面，便于物料流出，当管内有结疤时，阀头的推力足以将结疤压碎。另外，由于阀头伸入阀前的短管，而短管与管道或容器相连，这就防止了物料在短管内的堵塞。此阀采用径向阀柱密封圈，阀筒与阀体精确对位，及上下密封圈与阀柱的侧面密封性良好。双密封柱塞型取样阀门不会发生卡死现象，不会有阻塞情况出现。我们的特殊活塞设计可以使活塞深入到容器中。

3、加长式柱塞式取样阀进出口为60度阀，形态如“Ｙ”字。通常可称Ｙ型阀或角阀，也可属于角阀中的一种特殊阀。此阀通常进口为外丝，出口为内丝。精小形阀阀柱采用两段Ｔ型槽连接，阀柱螺纹部与阀柱螺母相配，阀柱螺母靠螺纹旋紧在阀盖上，然后用销钉固定。阀柱和手柄采用四方连接，然后用螺母压紧，这样旋转手柄就可以开启或关闭阀门。

4、取完样后，单手紧握住手柄顺时针旋转，手柄带动阀柱，阀头就会向管道内推入，阀门关闭，阀柱充满整个阀体；取样时，逆时针旋转手柄，阀头向阀内回缩到阀筒出口角度位，保证最大流量，同时清除沉淀物，阀门开启。取样阀的阀头是一种可更换的部件，因而维护起来比较方便。其最大优点是不易堵塞，避免了清理取样阀存在的危险；而且保证了取样的正常进行。

5、在工业生产中有时手工操作是很危险的，而且为了实现自动化取样，需要一种能远程操作、自动控制的装置来驱动取样阀的开或关状态。将取样阀的手柄取下，安装上电磁驱动装置或气动驱动装置，就能实现这一要求。由于取样阀只有开、关两个状态，没有处于开、关之间的中间状态因而所需要的电磁驱动装置或气动驱动装置也是比较简单的。
