ZQY81F卡箍式真空柱塞取样阀产品概述与结构特点

发布时间：2022/7/1 来源地：

一、卡箍式真空柱塞取样阀产品概述：

卡箍式真空柱塞取样阀作为出口国外产品，符合卫生级标准，外表美观，性能良好的产品。卡箍式真空柱塞取样阀为双密封柱塞型取样阀特别适用易结晶工况的反应釜取样检验的专用阀门，是化工生产中常用到的一种检验阀门，是生产中取一定物料检验是否达到要求而特别设制的。此阀安装部位不同，有着不同名称。比如安装在罐底可做为排泄阀；装在侧面，可做为进料阀；安装在管道上可做为喷射阀和取样阀；安装在管线上：可做为无死区切断阀。卡箍式真空柱塞取样阀属于柱塞阀中一种体形结构最小的阀之一。此阀操作方便，开启自由，运动灵活可靠，柱塞装配维修简单，密封结构合理，上下密封圈更换方便，最适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。特别不同于通常的取样阀，保证在真空状态下及罐内负压时介质能通过阀体与球阀，流入容器中。一流程下，介质与空气隔决。保证介质不与空气发生化学反应。这些可以通过视镜看到介质此时状太，也可取下容器。主要特征是阀门里没有任何不流动的死区，在这里堆积和变质或污染。可作卫生用或生物工艺用。是柱塞或活塞在紧配合成的滑动。使用柱塞或活塞就是这些阀门有时候被称作“柱塞阀”的原因。

二、卡箍式真空柱塞取样阀结构特点：

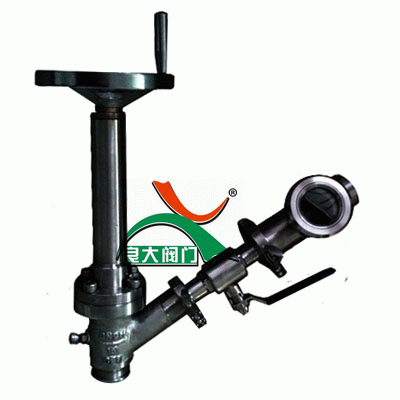

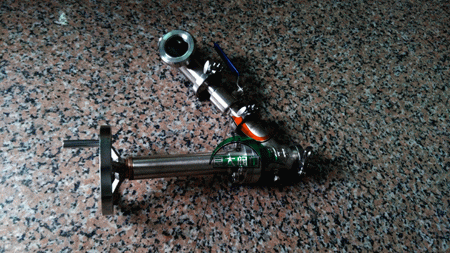

1、卡箍式真空柱塞取样阀主要由阀体、阀盖、阀柱、阀筒、上密封圈、下密封圈、封圈压盖、手轮、卫生球阀、视镜容器等零件组成。该产品采用硅熔胶精密铸造。阀体采用304不锈钢一次浇铸成型，无连接缝隙与焊缝或焊接式。卡箍式真空柱塞取样阀使用前，应先在管道或槽体安装部位安装一个内丝小短管，将柱塞式取样阀按阀头方向插入管道或槽体内，然后在外侧进行焊接。这种连接方法比较简单，取样阀前装一个小短管，更有利于其性能的发挥。丝口连接方式时，取样阀前的小短管要尽量地短些，只要不影响与取样阀的连接就可以了。因此，没有连接方面的问题。真正的双密封系统，可避免泄漏的发生。密封最高温度可达250℃。
2、可以根据安装需要设计阀芯外露长度，和保温外壳，确保容器取样口管路无堵料，但对粘度大的物料也不易堵，是一种较理想的取样装置。柱塞(阀芯)圆柱形精度高，保证柱塞全行程运动顺畅，同时无阻塞，无泄漏。静态密封圈防止泄漏，并且在活塞运动时可以清除活塞上的沉淀物，防止阻塞发生。它的特点是有一个向管道内推入的圆柱头，这是它与其他阀门的不同之处，因而称之为内推阀。由于阀头呈圆柱形，阀头向阀内开启后就产生了一个圆柱形的开启面，便于物料流出，当管内有结疤时，阀头的推力足以将结疤压碎。另外，由于阀头伸入阀前的短管，而短管与管道或容器相连，这就防止了物料在短管内的堵塞。此阀采用径向阀柱密封圈，阀筒与阀体精确对位，及上下密封圈与阀柱的侧面密封性良好。双密封卡箍式真空柱塞取样阀不会发生卡死现象，不会有阻塞情况出现。我们的特殊柱塞设计可以使阀芯深入到罐中。

3、卡箍式真空柱塞取样阀进出口为60度阀，形态如“Ｙ”字。通常可称Ｙ型阀或角阀，也可属于角阀中的一种特殊阀。此阀通常进口为外丝，出口为内丝。但此阀采用进口法兰式，出口卡箍连接方式。出口配卫生级球阀及视镜容器。精小形阀阀柱采用两段Ｔ型槽连接，阀柱螺纹部与阀柱螺母相配，阀柱螺母靠螺纹旋紧在阀盖上，然后用销钉固定。阀杆和手轮连接，然后用螺母压紧，这样旋转手轮就可以开启或关闭阀门。

4、卡箍式真空柱塞取样阀柱塞具有移动密封。柱塞只有静密封。当关闭的时候，柱塞的末端跟管道或容器口齐平。辅助密封安装用来防止产品溢出。很多组合可用。高黏度液体和干固体需要采用特殊的类型。阀门可以设计为分配测定的样品，而不是由操作者控制的任意量。带卫生级别的PTFE密封的柱塞阀可以采用多种金属制造，适合操作压力从ANSI150LB到2500LB。金属密封温度可以达到-212-648度。

5、便携式取样阀适用于液体容器允许安全地转移产品到小容器里。阀门设计跟随软管的快速断路接头相似，阀门有一半是接在两个容器上的。当两半都连接上的时候，罐就可以开启。阀门关闭的时候才分离，单独的时候，两半都密封。
