当前位置：首页 >> 技术文章 News Center 阀门型号的编制方法及详细说明
标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

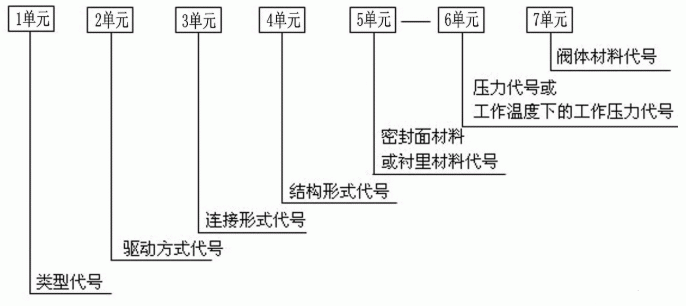

一单元、阀门类型(代号)：

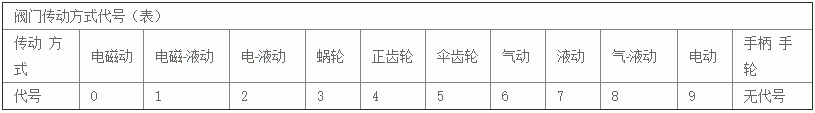

二单元、阀门传动方式(代号)：
三单元、阀门连接方式(代号)：
四单元、阀门结构形式(代号)：

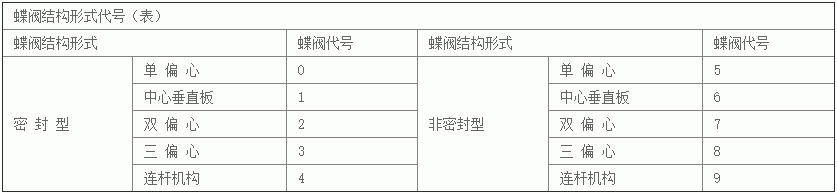

①蝶阀结构形式 (代号)：

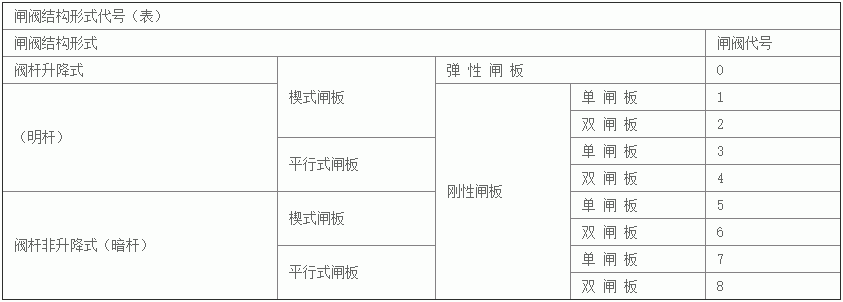

②闸阀结构形式(代号)：

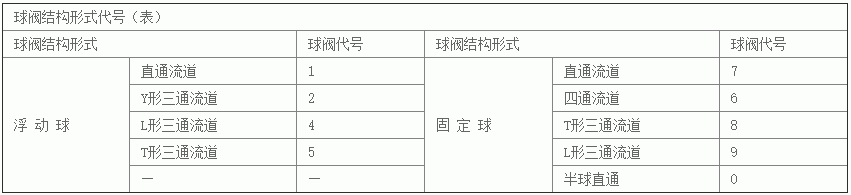

③球阀结构形式(代号)：

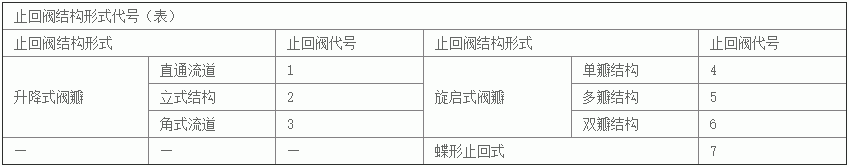

④止回阀结构形式(代号)：

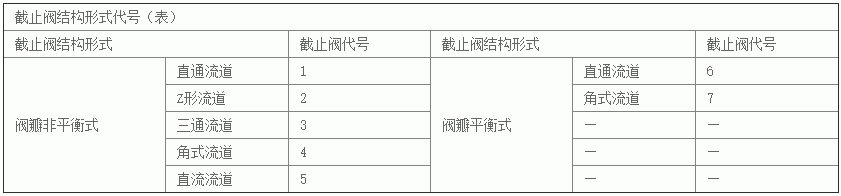

⑤截止阀、节流阀和柱塞阀结构形式代号：

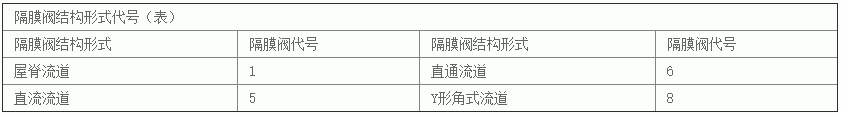

⑥隔膜阀结构形式代号：

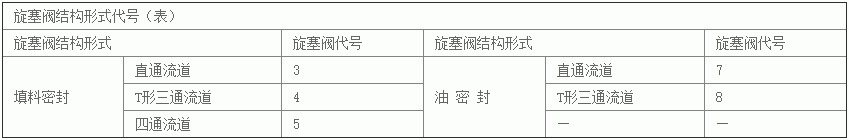

⑦旋塞阀结构形式代号：

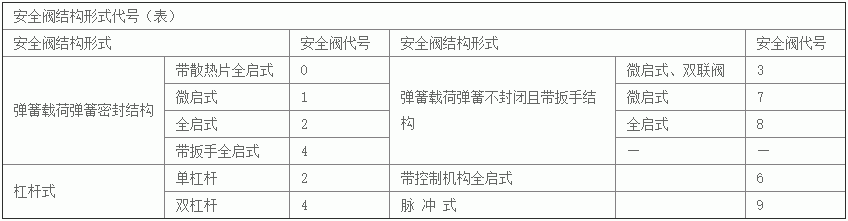

⑧安全阀结构形式代号
⑨减压阀结构形式代号：

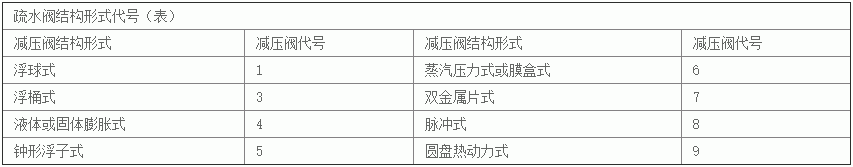

⑩疏水阀结构形式代号：

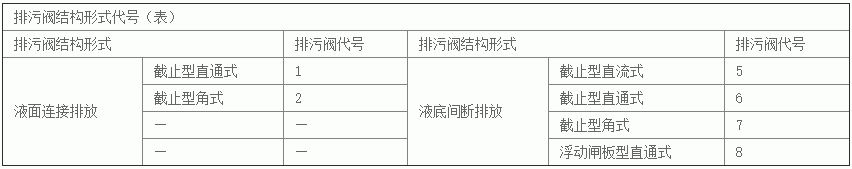

⑪排污阀结构形式代号

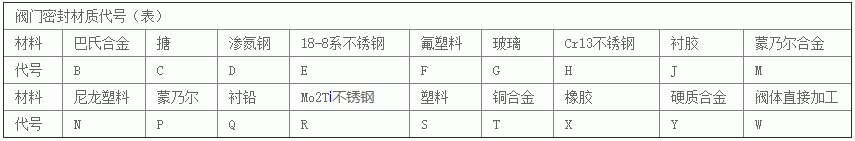

五单元、阀门密封材质(代号)：
六单元、阀门公称压力数值用阿拉伯数字直接表示(MPa)，它是MPa的10倍。

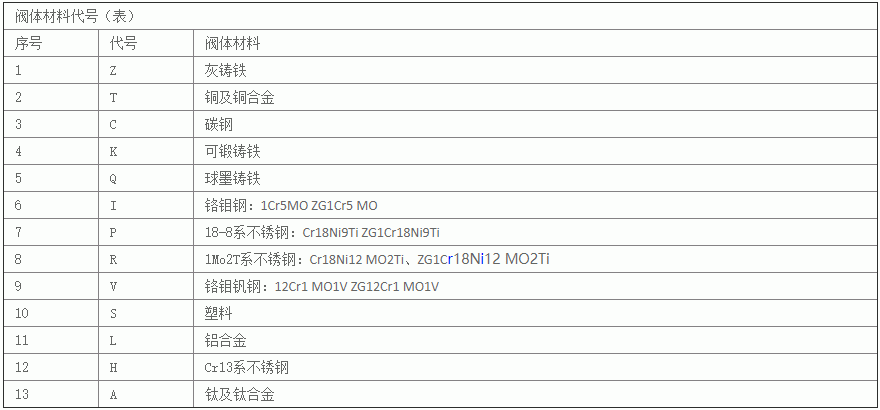

七单元、阀门阀体材料(代号)：

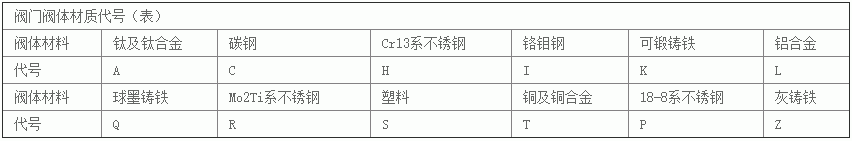

1、 阀门阀体材料代号表
注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号

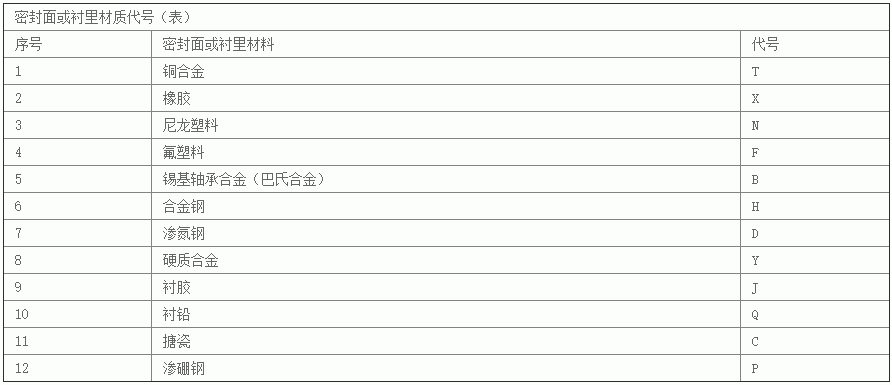

2 、 阀门密封面或衬里材料代号
注:1、由阀体直接加工的阀座密封材料代号用“W”表示。
2、当阀座和阀瓣(阀板)密封材料不同时，用低硬度材料代号表示(隔膜阀除外)。
八、阀门型号和名称编制方法示例：
1、 闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
2、 球阀型号编制示例：手动、外螺纹连接、浮动直通式阀座密封面材料为氟塑料、公称压力 PN4.0MPa、阀体材料为1Crl8Ni9Ti的球阀：Q21F-40P外螺纹球阀。
3、隔膜阀型号编制示例： 气动常开式、法兰连接、屋脊式结构并衬胶、公称压力 PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6K41J-6 气动常开式衬胶隔膜阀。
4、 蝶阀型号编制示例：液动、法兰连接、垂直板式、阀座密封材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀。
5、截止阀型号编制示例： 电动驱动对接焊连接、直通式、阀座密封面材料为堆焊硬质合金、工作温度540℃时工作压力7.0MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170V电动焊接截止阀
（1）加强标准与科研的联系，推动新技术、新工艺的发展。全国阀门标委会现正在制定~标准《阀门智能化电动装置》。阀门智能化电动装置，是国外本世纪初发展起来的的新型产品，制定高技术含量的《阀门智能化电 动装置》标准阀门型号，对促进产业的发展，堵住或减少进口产品有很大的作用。
（2）发展节能降耗、新型材料等方面的标准，促进产业结构调整。新型陶瓷阀门采用新型陶瓷材料制作阀门的密封部件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。制造陶瓷的原料广泛，成本低廉，用铝、碳、硅等普通元素就能制造出性能优越的陶瓷材料，可以节约大量金属材料和稀有的矿产资源。同时对环境保护也将起到积极的推进作用。
（3）积极参与国际标准活动，加快阀门型号国际标准的转化。世界已进入了经济全球化的发展时期，经济全球化的必然趋势是标准国际化。通过对ISO标准与我国阀门标准的关联度的研究，对我国阀门标准采标情况有个总体了解，确定采用方向，加大采标力度。同时，争取实质性参与国际标准 化的工作，将我国标准融入国际标准中，争取国际标准的话语权和主导权。由于历史原因和区域原因，目前ISO/TC153“阀门”已形成已欧美为主体的格局。
十、结后语：
因此，全国阀门标委会一方面积极主动地参加并主办国际标准会议；另一方面，积极派出我国的专家加入到国际组织的标准委员会“TC”、分委会 “SC”和标准工作组 “WC”，认真对待国际标准草案的投票，并将对我国有利的条款提供给ISO/TC153秘书处，使国际标准中能体现我们的合理要求。
