蝶型止回阀
蝶式缓冲止回阀 |
产品名称: | 蝶式缓冲止回阀 | ||||||
型号: | HH47X | ||||||
口径: | DN100-1600 | ||||||
压力: | PN1.0-6.4MPa | ||||||
材质: | 球铁、碳钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【蝶式缓冲止回阀】 |
蝶式缓冲止回阀详细介绍
蝶式缓冲止回阀产品概述:
蝶式缓冲止回阀是一种主要由阀体、蝶板、重锤、缓冲装置等零部件组成,安装在水泵出口,靠介质压力推动蝶板开启,正常或非正常停泵时,靠蝶板自重及介质倒流压力推动蝶板,先快速关闭大部分行程,然后利用缓冲装置阻尼作用,慢速关闭剩余部分行程,防止破坏性水锤发生并参与控制水泵反向转速的阀门。该阀蝶板组件分成快速和缓慢两步关闭,达到了既防逆流又减弱水锤的作用,它的缓闭装置装在阀体外,以非管道介质作为阻尼介质,停泵时,先速闭75%~90%行程,后缓闭25%~10%行程,缓闭时间120s以内可调。
蝶式缓冲止回阀产品具有结构新颖、体积小、重量轻,流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流,自动消除破坏性水锤,从而保证水泵和管路不受损坏。
蝶式缓冲止回阀技术规范:
蝶式缓冲止回阀零件材料:

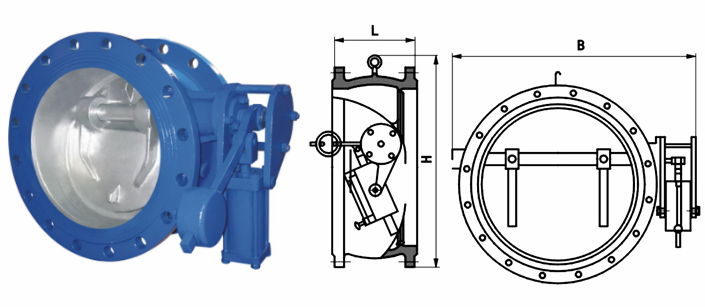

蝶式缓冲止回阀外形结构图:
蝶式缓冲止回阀外形尺寸表:
蝶式缓冲止回阀订货参数:
如果您需要订购我公司蝶式缓冲止回阀产品,咨询时请提供公称通径、公称压力、阀体材质、蝶板材料、法兰标准、法兰密封面形式等,本产品按结构型式分有重锤和无重锤两种,咨询时请说明。
