当前位置：首页 >> 陶瓷阀门
>> 陶瓷排渣阀 >> 电动陶瓷排渣阀 | 电动陶瓷排渣阀 |
 |
产品名称： | 电动陶瓷排渣阀 | |||||
| 型号： | PZ941TC | ||||||
| 口径： | DN50-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【电动陶瓷排渣阀】 | |||||||
电动陶瓷排渣阀详细介绍
电动陶瓷排渣阀产品概述：
设计与制造 |
GB/T12224 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
GB/T 9113.1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
GB/T 12230 |
|
标志 |
GB/T 12220 |
|
供货 |
GB/T 12252 |
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
右阀体 |
WCB |
8 |
阀盖 |
WCB |
2 |
左阀体 |
WCB |
9 |
填料 |
石墨 |
3 |
闸板 |
WCB+结构陶瓷 |
10 |
支架 |
WCB |
4 |
阀座 |
结构陶瓷 |
11 |
填料压板 |
WCB |
5 |
阀杆 |
2Cr13 |
12 |
轴承 |
柔性石墨 |
6 |
螺栓 |
25# |
13 |
阀杆螺母 |
青铜 |
7 |
螺母 |
25# |
14 |
电动装置 |
组合件 |

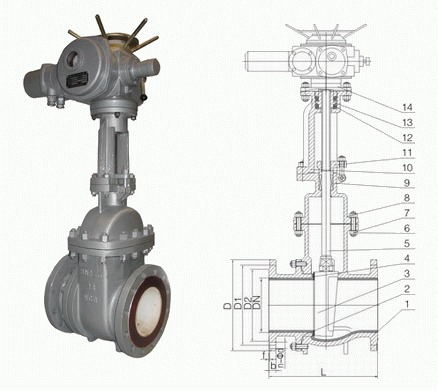

电动陶瓷排渣阀外形结构图：
电动陶瓷排渣阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
1.0 |
250 |
165 |
125 |
20 |
335 |
4-Φ18 |
80 |
280 |
200 |
160 |
20 |
510 |
8-Φ18 |
|
100 |
300 |
220 |
180 |
22 |
685 |
8-Φ18 |
|
150 |
350 |
285 |
240 |
24 |
790 |
8-Φ22 |
|
200 |
400 |
340 |
295 |
24 |
885 |
8-Φ22 |
|
250 |
450 |
395 |
350 |
26 |
1015 |
12-Φ22 |
|
300 |
500 |
445 |
400 |
26 |
1190 |
16-Φ26 |
|
350 |
550 |
505 |
460 |
26 |
1350 |
16-Φ22 |
|
400 |
600 |
565 |
515 |
26 |
1460 |
16-Φ26 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
1.6 |
250 |
165 |
125 |
20 |
335 |
4-Φ18 |
80 |
280 |
200 |
160 |
20 |
510 |
8-Φ18 |
|
100 |
300 |
220 |
180 |
22 |
685 |
8-Φ18 |
|
125 |
325 |
250 |
210 |
22 |
730 |
8-Φ18 |
|
150 |
350 |
285 |
240 |
24 |
790 |
8-Φ22 |
|
200 |
400 |
340 |
295 |
24 |
885 |
12-Φ22 |
|
250 |
450 |
405 |
355 |
26 |
1015 |
12-Φ26 |
|
300 |
500 |
460 |
410 |
28 |
1190 |
12-Φ26 |
|
350 |
550 |
520 |
470 |
30 |
1350 |
16-Φ26 |
|
400 |
600 |
580 |
525 |
32 |
1460 |
16-Φ30 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
2.5 |
250 |
165 |
125 |
20 |
345 |
4-Φ18 |
80 |
280 |
200 |
160 |
24 |
520 |
8-Φ18 |
|
100 |
300 |
235 |
190 |
24 |
695 |
8-Φ22 |
|
125 |
325 |
270 |
220 |
26 |
755 |
8-Φ26 |
|
150 |
350 |
300 |
250 |
28 |
810 |
8-Φ26 |
|
200 |
400 |
360 |
310 |
30 |
955 |
12-Φ26 |
|
250 |
450 |
425 |
370 |
32 |
1100 |
12-Φ30 |
|
300 |
500 |
485 |
430 |
34 |
1240 |
16-Φ30 |
|
350 |
550 |
555 |
490 |
38 |
1410 |
16-Φ33 |
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
50 |
4.0 |
250 |
165 |
125 |
20 |
355 |
4-Φ18 |
80 |
310 |
200 |
160 |
24 |
540 |
8-Φ18 |
|
100 |
335 |
235 |
190 |
24 |
720 |
8-Φ22 |
|
125 |
400 |
270 |
220 |
26 |
770 |
8-Φ26 |
|
150 |
450 |
300 |
250 |
28 |
820 |
8-Φ26 |
|
200 |
550 |
375 |
320 |
34 |
965 |
12-Φ30 |
|
250 |
650 |
450 |
385 |
38 |
1050 |
12-Φ33 |
|
300 |
750 |
515 |
450 |
42 |
1200 |
16-Φ33 |
