陶瓷球阀
| 内螺纹陶瓷球阀 |
 |
产品名称： | 内螺纹陶瓷球阀 | |||||
| 型号： | Q11TC | ||||||
| 口径： | DN15-100 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【内螺纹陶瓷球阀】 | |||||||
内螺纹陶瓷球阀详细介绍
内螺纹陶瓷球阀产品概述：
Q11TC内螺纹陶瓷球阀内改装陶瓷阀芯，改善普通阀门因软密封结构，阀门容易被磨损及扭矩重的缺点。陶瓷阀扭拒轻，如需要安装执行器可安装小型号的。从中节省成本。更重要是阀门经久耐用，减少管道很多不必要的维护及费用。更是品质环保的见证。外形小巧，经济实用。
内螺纹陶瓷球阀应用规范：
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
厂商标准 |
锥管螺纹 |
ANSI、BI、20、1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
Gb/T 12230 |
|
标志 |
Gb/T 12220 |
|
供货 |
Gb/T 12252 |
|
内螺纹陶瓷球阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB SS304 |
6 |
阀杆 |
ZGICr18Ni9Ti |
2 |
阀盖 |
WCB SS304 |
7 |
螺母 |
20# SS304 |
3 |
球体 |
结构陶瓷 |
8 |
螺栓 |
20# Ss304 |
4 |
阀座 |
结构陶瓷 |
9 |
填料压盖 |
|
5 |
中道体 |
WCB Ss304 |
10 |
手柄 |
WCB 不锈钢 |

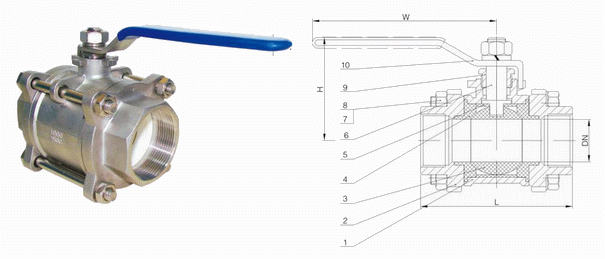

内螺纹陶瓷球阀外形结构图：
内螺纹陶瓷球阀连接尺寸：
G |
DN |
L |
D |
H |
W |
1 /2" |
15 |
72 |
15 |
130 |
130 |
3/ 4" |
20 |
85 |
20 |
130 |
130 |
1" |
25 |
90 |
25 |
165 |
165 |
1-1 /4" |
32 |
112 |
32 |
165 |
165 |
1-1 /2" |
40 |
120 |
38 |
190 |
165 |
2" |
50 |
145 |
50 |
190 |
190 |
2-1 /2" |
65 |
185 |
65 |
250 |
250 |
3" |
80 |
210 |
80 |
250 |
250 |
4" |
100 |
265 |
100 |
280 |
260 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【内螺纹陶瓷球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
