当前位置：首页 >> 球阀
>> 耐磨球阀 >> 耐磨陶瓷球阀 | 耐磨陶瓷球阀 |
 |

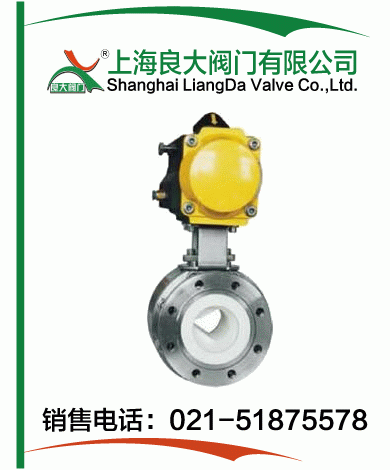

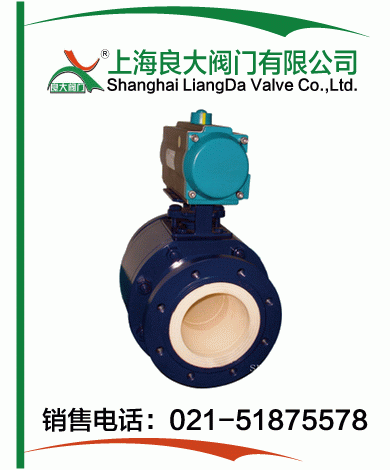

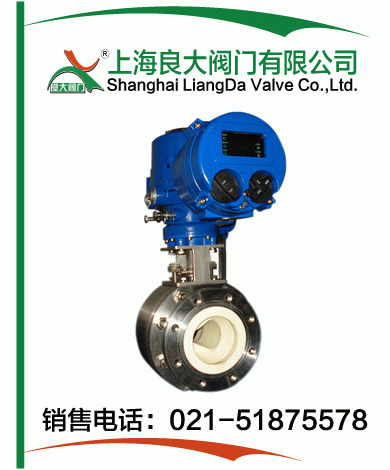

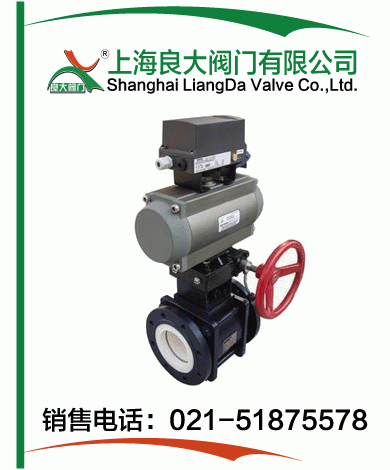

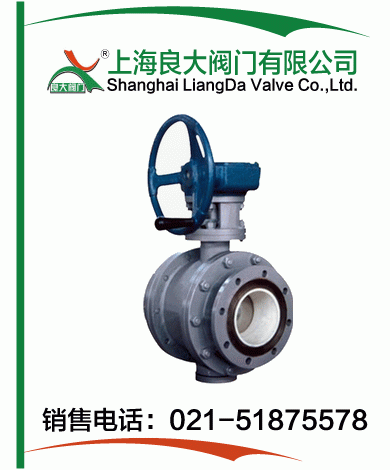

产品名称： | 耐磨陶瓷球阀 | |||||
| 型号： | Q347TC | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【耐磨陶瓷球阀】 | |||||||
耐磨陶瓷球阀详细介绍
固定式耐磨陶瓷球阀产品概述：
固定式耐磨陶瓷球阀性能特点：

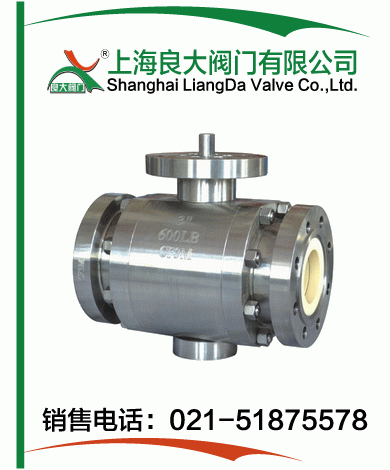

固定式陶瓷球阀球体采用先进研磨设备及工艺制造，球圆度精度高、表面质量好、与阀座对研后，利用结构陶瓷的自滑润性，具有很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构，可按照GB、JIS、API等标准数据制造。
固定式耐磨陶瓷球阀应用领域：
1. 火电厂烟气脱硫脱硝石灰水、石灰石浆液、石膏浆液
2. 火电厂气力除灰
3. 多晶硅硅粉气力输送
4. 冶金粉末气力输送
5. 湿法冶金硫酸/盐酸与矿砂混合物
6. 其他高腐蚀、高磨损、高冲刷工况
固定式耐磨陶瓷球阀产品规范：
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
GB/T 9113 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
Gb/T 12230 |
|
标志 |
Gb/T 12220 |
|
供货 |
Gb/T 12252 |
|
固定式耐磨陶瓷球阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
7 |
阀杆 |
2Cr13 |
2 |
中阀体 |
WCB |
8 |
填料 |
石墨 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料压盖 |
WCB |
4 |
阀座 |
结构陶瓷 |
10 |
支架 |
Q235 |
5 |
球体 |
结构陶瓷 |
11 |
蜗轮 |
成品件 |
6 |
中套 |
结构陶瓷 |
|
|
|

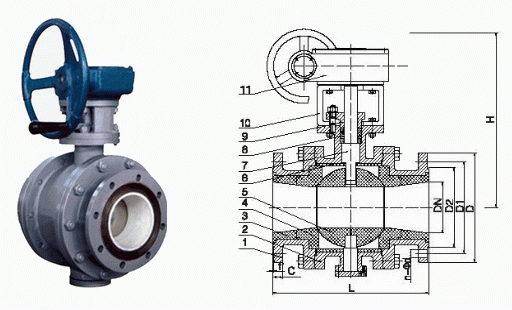

固定式耐磨陶瓷球阀外形结构图：
固定式耐磨陶瓷球阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
50 |
1.6 |
203 |
160 |
125 |
100 |
16 |
190 |
4-Φ18 |
65 |
220 |
180 |
145 |
118 |
18 |
220 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
235 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
255 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
260 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
310 |
8-Φ23 |
|
200 |
457 |
235 |
295 |
265 |
24 |
365 |
12-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
430 |
12-Φ25 |
|
300 |
610 |
455 |
410 |
475 |
30 |
460 |
12-Φ25 |
