产品名称： | 电动陶瓷球阀 | |||||
| 型号： | Q941TC | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【电动陶瓷球阀】 | |||||||
电动陶瓷球阀详细介绍
电动陶瓷球阀产品概述：
电动陶瓷球阀结构优点：
电动陶瓷球阀应用规范：
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
GB/T 9113.1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
GB/T 12230 |
|
标志 |
GB/T 12220 |
|
供货 |
GB/T 12252 |
|
电动陶瓷球阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
7 |
阀杆 |
2Cr13 |
2 |
中阀体 |
WCB |
8 |
填料 |
石墨 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料压盖 |
WCB |
4 |
阀座 |
结构陶瓷 |
10 |
支架 |
Q235 |
5 |
球体 |
结构陶瓷 |
11 |
电动装置 |
成品件 |
6 |
中套 |
结构陶瓷 |
12 |
|
|

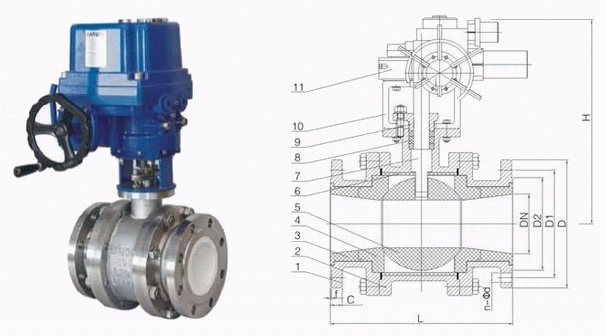

电动陶瓷球阀外形结构图：
电动陶瓷球阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
15 |
1.6 |
130 |
95 |
65 |
45 |
14 |
180 |
4-Φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
190 |
4-Φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
220 |
4-Φ14 |
|
32 |
165 |
135 |
100 |
75 |
18 |
235 |
4-Φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
255 |
4-Φ18 |
|
50 |
203 |
160 |
125 |
100 |
20 |
270 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
20 |
310 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
370 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
22 |
430 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
510 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
590 |
8-Φ23 |
|
200 |
457 |
335 |
295 |
265 |
24 |
750 |
8-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
850 |
12-Φ23 |
|
300 |
610 |
460 |
410 |
375 |
30 |
920 |
12-Φ25 |
