圆顶阀
    气动圆顶阀
    气动圆顶阀   产品名称: 气动圆顶阀
    型号:YDF-B
    口径:DN50-350
    压力:1.0-6.4MPa
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【气动圆顶阀

       气动圆顶阀详细介绍


    气动圆顶阀产品概述:

    气动圆顶阀是一种新型的快速关闭阀门,它采用国际先进的气封式结构,阀门启闭时阀芯与可充气密封圈之间无接触,密封圈采用特殊配方橡胶制成,可广泛应用于粉状物料的密封,是气力输送系统中的关键部件,广泛应用于电力、冶金、化工、食品、制药等领域。阀芯动作时与密封圈无接触、运行阻力小、使用寿命长。


    气动圆顶阀性能原理:
    圆顶阀阀芯根据使用场合的不同,采用不同材料,表面进行不同硬化处理方式,利用阀芯光滑坚硬的表面,可保证与橡胶密封圈良好的紧密接触,以确保密封的可靠。橡胶密封圈采用特种橡胶制成,具有耐高温、耐腐蚀、耐磨损、耐老化等特点,使用寿命长。阀门开启时,料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。气动执行器采用直线汽缸或扇形气缸全封闭驱动,输出扭距大,性能可靠,可满足在恶劣工况条件下工作。


    气动圆顶阀应用规范:

    设计与制造
    Design and manufacture

     GB/T 12224

     连接端尺寸
    Connection end
    dimension

     结构长度
    Structural length

    厂商标准
     Manufacturer's standard

    法兰尺寸
     Flange dimension

    厂商标准
     Manufacturer's standard

     检验与试验      Inspection and test

    GB/T 9092

     材料
    Material

    碳钢
     Carbon steel

     GB/T 12229

    不锈钢
     Stainless steel

    GB/T 12230

     标志      Mark

    GB/T 12220


    气动圆顶阀
    零件材料:

    序号
    N o.

     名称
    Name

    材料
    material

    序号
    N o.

      名称
    Name

     材料
    material

     1

     阀体
    Body

     WCB

     6

    座板
    Seat plate

     WCB

     2

     下阀杆
    Stem

     2Cr13

     7

    隔环
     Spacer ring

     F6a

     3

    半球体
    Half & ball

     WCB+球面镀硬铬
    WCB+Spherical surface with hard chrome plating

     摆杆
    Swing bar

    WCB

     4

    上阀杆
     Stem

    2Cr13

     9

    支架
     Blacket

    Q235

     5

     密封圈
    Seal Ring

     耐磨橡胶
    Anti-wear rubber

     10

     气动装置
    Pneumatic device

     成品件
    Finished pieces

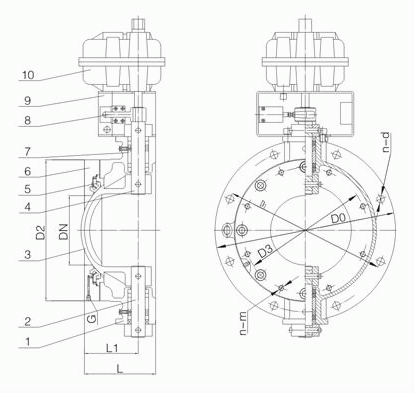

    气动圆顶阀外形结构图
    今晚十二生肖开什么号码开奖8月28

    气动圆顶阀
    连接尺寸:

     DN

     L

     L1

     D0

     D1

     D2

     D3

     G

     n-M

     n-d

     50

    100

    60

    280

    240

    160

    125

     1/8

    4-M12

     4-18

     65

    110

    70

     250

    210

    180

    145

    1/8

    4-M12

     4-18

     80

     120

     80

     280

     240

     200

     160

     1/8

    4-M12

    6-18

     100

     130

     95

     335

     295

     240

     200

     1/8

    4-M12

     6-18

     125

     140

     110

     365

     325

     280

     240

     1/8

    6-M12

     6-22

     150

     160

     125

     390

     350

     320

     280

     1/8

    6-M12

     6-22

     175

     180

     140

     440

     400

     360

     320

     1/8

    8-M12

     8-22

     200

     205

     155

     520

     470

     415

     315

     1/8

    8-M12

     8-22

     250

     240

     185

     580

     525

     460

     420

     1/8

    8-M20

     12-27

     300

     280

     220

     640

     585

     530

     470

     1/8

    8-M20

     12-27

     350

     320

     250

     740

     675

     605

     480

     1/8

    8-M20

     12-27
