陶瓷进料阀
| 摆动式陶瓷进料阀 |
 |
产品名称： | 摆动式陶瓷进料阀 | |||||
| 型号： | BZ643TC | ||||||
| 口径： | DN50-350 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【摆动式陶瓷进料阀】 | |||||||
摆动式陶瓷进料阀详细介绍
摆动式陶瓷进料阀产品概述：
摆动式陶瓷进料阀又称气动摆动式陶瓷进料阀，工作时连杆受气推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。可替代圆顶阀、吊中阀、翻转阀、双闸板阀门用作仓泵的进料阀。主要适用于火电厂干灰系统灰、渣出料的启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密封性能好、耐高温、耐磨性强、启闭灵活，无卡灰及积灰现象。
1、本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
2、本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。
2、本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。
3、本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装
摆动式陶瓷进料阀工作原理：
当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封，独特的下阀体斜面设计，保证阀门内腔不积灰。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证.
摆动式陶瓷进料阀应用规范：
设计与制造 |
GB/T 12224 |
|
连接端尺寸 |
结构长度 |
厂商标准 |
法兰尺寸 |
JB/T 79.1 |
|
检验与试验 |
GB/T 9092 |
|
材料 |
碳钢 |
GB/T 12229 |
不锈钢 |
GB/T 12230 |
|
标志 |
GB/T 12220 |
|
供货 |
GB/T 12252 |
|
摆动式陶瓷进料阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
下阀体 |
WCB |
6 |
上阀体 |
WCB |
2 |
托架 |
WCB |
7 |
阀轴 |
2Cr13 |
3 |
阀板 |
WCB+结构陶瓷 |
8 |
曲柄 |
WCB |
4 |
阀座 |
结构陶瓷 |
9 |
气动装置 |
成品件 |
5 |
垫片 |
高温纸板 |
10 |
销子 |
2Cr13 |

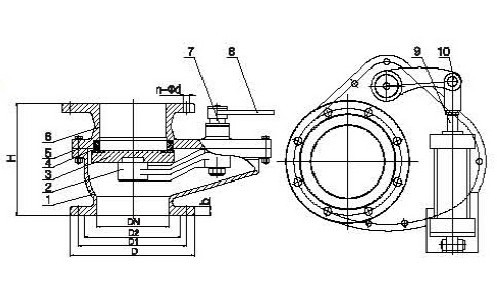

摆动式陶瓷进料阀外形结构图：
摆动式陶瓷进料阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
250 |
350 |
405 |
350 |
320 |
26 |
12-Φ26 |
|
300 |
350 |
460 |
400 |
370 |
26 |
12-Φ26 |
|
350 |
380 |
520 |
470 |
265 |
30 |
16-Φ26 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【摆动式陶瓷进料阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
