陶瓷进料阀
| 气动陶瓷进料阀 |
 |
产品名称： | 气动陶瓷进料阀 | |||||
| 型号： | Z644TC | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【气动陶瓷进料阀】 | |||||||
气动陶瓷进料阀详细介绍
气动陶瓷进料阀产品简介：
气动陶瓷进料阀/平衡阀一面阀板采用独创的开孔设计，启动负荷小，阀腔无卡塞现象，另一面阀板采用陶瓷阀板单面密封，耐腐蚀性强，密封性好，使用寿命大。当气源从上进气口通入时，气缸杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，气缸杆带动阀板向上运动，阀门开启。阀板与密封环之间加载弹簧，弹簧力始终使阀板压向密封环，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用。而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
气动陶瓷进料阀结构特点：
1、本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
2、本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。
2、本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，气动负荷小卡灰及结灰现象少。
3、本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装
气动陶瓷进料阀应用规范：
气动陶瓷进料阀零件材料：
气动陶瓷进料阀外形结构图：
气动陶瓷进料阀连接尺寸：
| 设计与制造 | GB/T 12224 | |
| 连接端尺寸 | 结构长度 | 厂商标准 |
| 法兰尺寸 | JB/T 79.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | GB/T 12230 | |
| 标志 | GB/T 12220 | |
| 供货 | GB/T 12252 | |
气动陶瓷进料阀零件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 6 | 中阀体 | WCB |
| 2 | 阀座 | 结构陶瓷 | 7 | 填料 | 柔性石墨 |
| 3 | 阀板 | WCB+结构陶瓷 | 8 | 填料压盖 | WCB |
| 4 | 阀板座 | WCB | 9 | 支柱 | 25# |
| 5 | 螺母 | 25# | 10 | 气动装置 | 成品件 |

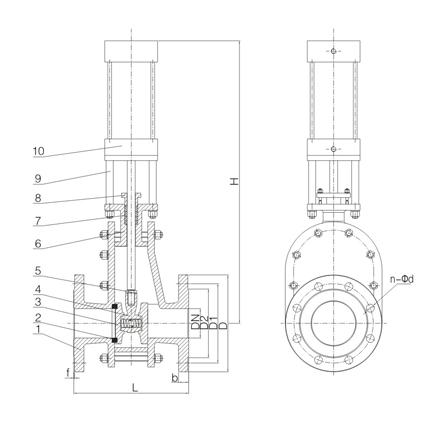

气动陶瓷进料阀外形结构图：
气动陶瓷进料阀连接尺寸：
| DN | PN(Mpa) | L | D | D1 | H | n-d |
| 50 | 1.0 | 220 | 160 | 125 | 510 | 4-M16 |
| 65 | 260 | 180 | 145 | 580 | 4-M16 | |
| 80 | 310 | 195 | 160 | 610 | 8-M16 | |
| 100 | 310 | 210 | 180 | 670 | 8-M16 | |
| 125 | 310 | 245 | 210 | 780 | 8-M16 | |
| 150 | 365 | 280 | 240 | 850 | 8-M20 | |
| 175 | 365 | 310 | 270 | 950 | 8-M20 | |
| 200 | 365 | 335 | 295 | 1060 | 8-M20 | |
| 250 | 460 | 405 | 350 | 1190 | 12-M22 | |
| 300 | 470 | 460 | 400 | 1350 | 12-M22 |
