陶瓷出料阀
    气动陶瓷出料阀
    气动陶瓷出料阀   产品名称: 气动陶瓷出料阀
    型号:Z644TC
    口径:DN50-300
    压力:1.0-6.4MPa
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【气动陶瓷出料阀

       气动陶瓷出料阀详细介绍


    气动陶瓷出料阀产品概述:

    气动陶瓷出料阀采用结构陶瓷做密封件,耐冲刷、耐磨性好。撑开式双闸板密封结构,阀门关闭时双向密封;根据不同工况可设置吹扫口、灰渣漏斗,适用于干灰系统、渣浆等介质的输送系统中;积灰少,无卡涩,维护简单,使用寿命长。气动执行器采用全封闭推杆式直缸驱动,性能可靠,输出扭距大,可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。该阀专为气力除灰系统设计,具有启闭动作可靠、启动负荷小;耐磨性强、阻力小、卡灰及结灰现象少;安装检修方便、使用寿命长、密封性能好等特点。独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨,抛光作用,使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。

    气动陶瓷出料阀应用规范:

     设计与制造

     GB/T 12224

     连接端尺寸

     结构长度

    厂商标准

    法兰尺寸

     JB/T 79.1

    检验与试验

    GB/T 9092

     材料

    碳钢

    GB/T 12229

     不锈钢

     GB/T 12230

    标志

     GB/T 12220

    供货

    GB/T 12252


    气动陶瓷
    料阀零件材料:

    序号

     名称

     材料

     序号

     名称

     材料

     1

     阀体

    WCB

    中阀体

     WCB

     2

     阀座

     结构陶瓷

    填料

     柔性石墨

     3

     阀板

    WCB+结构陶瓷

    填料压盖

    WCB

     4

     阀板座

     WCB

     支柱

     25#

     5

     螺母

    25#

    10

     气动装置

    成品件

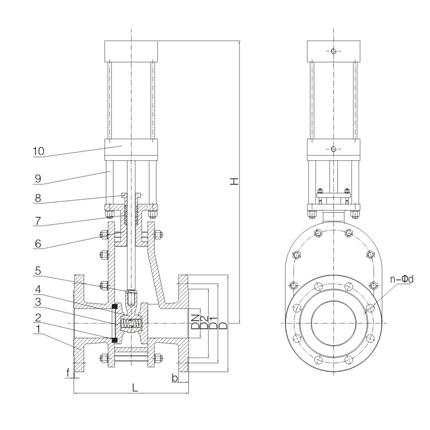

    气动陶瓷出料阀外形结构图:

    今晚十二生肖开什么号码开奖8月28


    气动陶瓷出料阀连接尺寸:

     DN

     PN(Mpa)

     L

     D

     D1

     C

     H

     n-d

     50

    1.0

    215

     160

    125

    16

     510

    4-Φ18

     65

     220

     180

     145

     18

    580

     4-Φ18

     80

     260

     195

     160

    20

     610

    8-Φ18

     100

    260

     215

     180

     20

     670

     8-Φ18

     125

     310

     245

     210

     22

    780

    8-Φ18

     150

     310

     280

     240

     24

     850

    8-Φ23

     175

    310

     310

     270

     26

    950

     8-Φ23

     200

    310

     335

     295

     26

     1050

     8-Φ23

     250

    450

     405

     350

     30

     1190

    12-Φ25

     300

    480

     460

    400

    30

     1350

    12-Φ25


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【气动陶瓷出料阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
