产品名称： | 陶瓷电动V型调节球阀 | |||||
| 型号： | QV941TC、QV947TC | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【陶瓷电动V型调节球阀】 | |||||||
陶瓷电动V型调节球阀详细介绍
陶瓷电动V型调节球阀产品概述：
陶瓷电动V型调节球阀结构特点：
1、所有介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能、且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性及高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。
陶瓷电动V型调节球阀应用规范：
设计与制造 |
GB/T 12237 |
B16.34 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
ANSI B16.10 |
法兰尺寸 |
GB/T 19113 |
ANSI B16.5 |
|
检验与试验 |
GB/T 13927 |
API 598 |
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
GB/T 12230 |
||
标志 |
GB/T 12220 |
||
供货 |
GB/T 12252 |
||
陶瓷电动V型调节球阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
Ss304 A105N |
7 |
密封圈 |
硅胶/氟胶 |
2 |
中阀体 |
Ss304 A105N |
8 |
阀杆 |
SS 2Cr13 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料 |
石墨 |
4 |
阀座 |
结构陶瓷 |
10 |
填料压盖 |
Ss304 WCB |
5 |
球体 |
结构陶瓷 |
11 |
支架 |
Ss304 Q235 |
6 |
中套 |
结构陶瓷 |
12 |
电动装置 |
组件 |

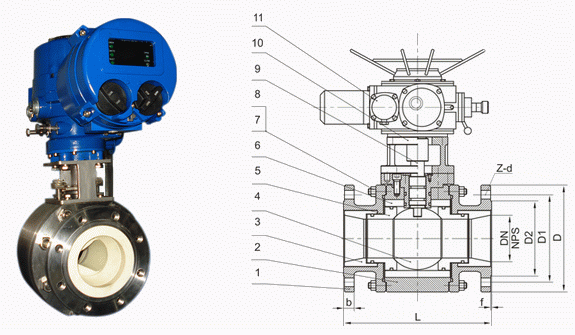

陶瓷电动V型调节球阀外形结构图：
陶瓷电动V型调节球阀连接尺寸：
型号 |
规格 |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
DN |
NPS |
|||||||||
QV41TC-150C/P |
15 |
1 /2" |
170 |
108 |
90 |
60.3 |
34.9 |
4-M12 |
11.6 |
2 |
QV41TC-150C/P |
20 |
3 /4" |
180 |
117 |
100 |
69.9 |
42.9 |
4-M12 |
13.2 |
2 |
QV41TC-150C/P |
25 |
1" |
185 |
127 |
110 |
79.4 |
50.8 |
4-M12 |
14.7 |
2 |
QV41TC-150C/P |
32 |
1-1/4" |
220 |
140 |
115 |
88.9 |
63.5 |
4-M12 |
16.3 |
2 |
QV41TC-150C/P |
40 |
1-1/2" |
230 |
165 |
125 |
98.4 |
73.0 |
4-M12 |
17.9 |
2 |
QV41TC-150C/P |
50 |
2" |
247 |
178 |
150 |
120.7 |
92.1 |
4-M16 |
19.5 |
2 |
QV41TC-150C/P |
65 |
2-1/2" |
270 |
190 |
180 |
139.7 |
104.8 |
4-M16 |
22.7 |
2 |
QV41TC-150C/P |
80 |
3" |
310 |
203 |
190 |
152.4 |
127.0 |
4-M16 |
24.3 |
2 |
QV47TC-150C/P |
100 |
4" |
355 |
229 |
230 |
190.5 |
139.7 |
8-M16 |
24.3 |
2 |
QV47TC-150C/P |
125 |
5" |
430 |
356 |
255 |
215.9 |
157.2 |
8-M20 |
24.3 |
2 |
QV47TC-150C/P |
150 |
6" |
490 |
394 |
280 |
241.3 |
185.7 |
8-M20 |
25.9 |
2 |
QV47TC-150C/P |
200 |
8" |
590 |
457 |
345 |
298.5 |
215.9 |
8-M20 |
29.0 |
2 |
