电动球阀

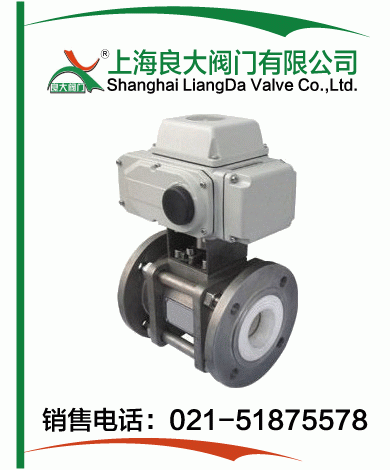

| 陶瓷电动球阀 |
 |
产品名称： | 陶瓷电动球阀 | |||||
| 型号： | Q941TC | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【陶瓷电动球阀】 | |||||||
陶瓷电动球阀详细介绍
陶瓷电动球阀产品概述：
Q941TC陶瓷电动球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。
陶瓷电动球阀球体采用先进研磨设备及工艺制造，球圆度精度高、表面质量好、与阀座对研后，利用结构陶瓷的自滑润性，具有很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构,可按照GB、JIS、API等标准数据制造。
陶瓷电动球阀零件材料：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB |
7 |
阀杆 |
2Cr13 |
2 |
中阀体 |
WCB |
8 |
填料 |
石墨 |
3 |
法兰座 |
结构陶瓷 |
9 |
填料压盖 |
WCB |
4 |
阀座 |
结构陶瓷 |
10 |
支架 |
Q235 |
5 |
球体 |
结构陶瓷 |
11 |
电动装置 |
成品件 |
6 |
中套 |
结构陶瓷 |
12 |
|
|
陶瓷电动球阀外形结构图：
陶瓷电动球阀连接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
C |
H |
n-d |
15 |
1.6 |
130 |
95 |
65 |
45 |
14 |
180 |
4-Φ14 |
20 |
140 |
105 |
75 |
55 |
16 |
190 |
4-Φ14 |
|
25 |
150 |
115 |
85 |
65 |
16 |
220 |
4-Φ14 |
|
32 |
165 |
135 |
100 |
75 |
18 |
235 |
4-Φ18 |
|
40 |
180 |
145 |
110 |
85 |
18 |
255 |
4-Φ18 |
|
50 |
203 |
160 |
125 |
100 |
20 |
270 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
120 |
20 |
310 |
4-Φ18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
370 |
8-Φ18 |
|
100 |
280 |
215 |
180 |
155 |
22 |
430 |
8-Φ18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
510 |
8-Φ18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
590 |
8-Φ23 |
|
200 |
457 |
335 |
295 |
265 |
24 |
750 |
8-Φ23 |
|
250 |
533 |
405 |
355 |
320 |
26 |
850 |
12-Φ23 |
|
300 |
610 |
460 |
410 |
375 |
30 |
920 |
12-Φ25 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【陶瓷电动球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
