气动带手动陶瓷球阀 |
产品名称: | 气动带手动陶瓷球阀 | ||||||
型号: | QS641TC | ||||||
口径: | DN15-300 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢 | ||||||
|
|||||||
您正在浏览:【气动带手动陶瓷球阀】 |
气动带手动陶瓷球阀详细介绍
气动带手动陶瓷球阀产品概述:
气动带手动陶瓷球阀结构特点:
1、所有介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能、且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
3、陶瓷良好的耐磨性,让本阀经久耐用,可靠性及高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前唯一合适此类介质的阀门。
气动带手动陶瓷球阀应用领域:
1. 火电厂烟气脱硫脱硝石灰水、石灰石浆液、石膏浆液
2. 火电厂气力除灰
3. 多晶硅硅粉气力输送
4. 冶金粉末气力输送
5. 湿法冶金硫酸/盐酸与矿砂混合物
6. 其他高腐蚀、高磨损、高冲刷工况
气动带手动陶瓷球阀零件材料:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
左右体 |
WCB |
8 |
填料 |
PTFE |
2 |
阀体 |
WCB |
9 |
填料压盖 |
2Cr13 |
3 |
衬套 |
复合工程陶瓷 |
10 |
支架 |
Q235 |
4 |
球体 |
复合工程陶瓷 |
11 |
蜗杆装置 |
Q235 |
5 |
阀座 |
复合工程陶瓷 |
12 |
螺柱 |
35 |
6 |
阀杆 |
2Cr13 |
13 |
螺 |
25 |
7 |
垫片 |
石墨 |
|
|
|

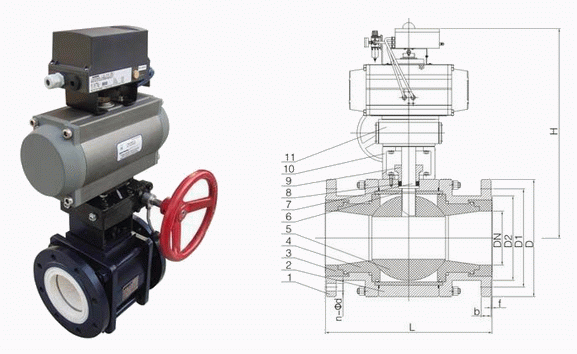

气动带手动陶瓷球阀外形结构图:
气动带手动陶瓷球阀连接尺寸:
DN |
PN(KG) |
L |
D |
D1 |
D2 |
C |
H1 |
H2 |
n-φd |
50 |
16 |
203 |
165 |
125 |
99 |
20 |
185 |
150 |
4-φ18 |
65 |
222 |
185 |
145 |
118 |
20 |
215 |
150 |
4-φ18 |
|
80 |
241 |
200 |
160 |
132 |
20 |
230 |
150 |
8-φ18 |
|
100 |
305 |
220 |
180 |
156 |
20 |
240 |
180 |
8-φ18 |
|
125 |
356 |
250 |
210 |
184 |
22 |
265 |
180 |
8-φ18 |
|
150 |
394 |
285 |
240 |
211 |
24 |
300 |
180 |
8-φ22 |
|
200 |
457 |
340 |
295 |
266 |
24 |
355 |
200 |
12-φ22 |
|
250 |
533 |
405 |
355 |
319 |
26 |
420 |
200 |
12-φ26 |
