当前位置:首页 >> 陶瓷阀门 >> 陶瓷球阀 >> 不锈钢气动陶瓷球阀
更新时间 2024-12-22 0:11:03


陶瓷球阀
    不锈钢气动陶瓷球阀
    不锈钢气动陶瓷球阀   产品名称: 不锈钢气动陶瓷球阀
    型号:Q641TC
    口径:DN15-300
    压力:1.6-6.4MPa
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【不锈钢气动陶瓷球阀

       不锈钢气动陶瓷球阀详细介绍


    不锈钢气动陶瓷球阀产品概述:

    Q641TC不锈钢气动陶瓷球阀与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度 HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域,尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况。

    不锈钢气动陶瓷球阀结构特点:
    不锈钢气动陶瓷球阀球体采用先进研磨设备及工艺制造,球圆度精度高、表面质量好、与阀座对研后,利用结构陶瓷的自滑润性,具有很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。阀座、球体具有良好的耐磨性、使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。本阀为三片式结构,可按照GB、JIS、API等标准数据制造。

    不锈钢气动陶瓷球阀应用规范:

    设计与制造

     GB/T 12224

     连接端尺寸

    结构长度

    GB/T 12221

    法兰尺寸

     GB/T 9113.1

     检验与试验

    GB/T 9092

     材料

    碳钢

    GB/T 12229

    不锈钢

     GB/T 12230

     标志

    GB/T 12220

     供货

     GB/T 12252

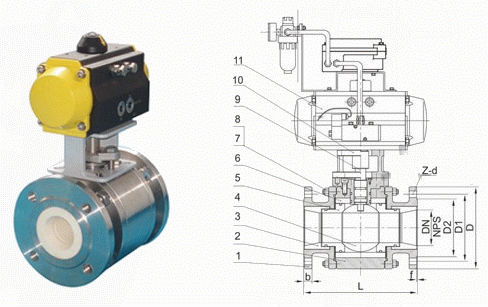

    不锈钢气动陶瓷球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    不锈钢气动陶瓷球阀连接尺寸:

    DN

     PN(Mpa)

     L

     D

     D1

     D2

     C

     H

     n-d

     15

    1.6

      130

     95

    65

    45

     14

     180

    4-Φ14

     20

     140

     105

    75

     55

    16

     190

     4-Φ14

     25

     150

    115

     85

     65

     16

     220

     4-Φ14

     32

     165

     135

     100

    75

     18

     235

    4-Φ18

     40

     180

     145

    110

     85

    18

     255

     4-Φ18

     50

     203

     160

     125

     100

     20

    270

     4-Φ18

     65

     220

     180

     145

     120

     20

     310

    4-Φ18

     80

      250

     195

    160

     135

     20

     370

     8-Φ18

     100

     280

     215

     180

     155

     22

     430

     8-Φ18

     125

     320

     245

     210

     185

     22

     510

     8-Φ18

     150

     394

     280

     240

     210

     24

     590

    8-Φ23

     200

     457

     335

     295

     265

    24

     750

     8-Φ23

     250

     533

     405

     355

    320

      26

     850

     12-Φ23

     300

     610

    460

     410

    375

    30

     920

     12-Φ23


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【不锈钢气动陶瓷球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
