GD-J型高真空挡板阀详细介绍
GD-J型高真空挡板阀产品概述：
GD-J型系列高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式，GD-S为带预抽口的三通型式。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
GD-J型高真空挡板阀技术性能：
适用范围(Pa)
|
2x105～1.3x10-4
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
|
安装位置
|
任意
|

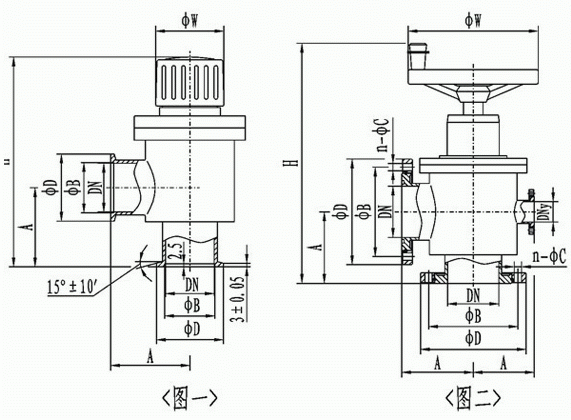

GD-J型高真空挡板阀外形结构图：
GD-J型高真空挡板阀连接尺寸：
(图一) (KF)连接及外形尺寸
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
|
ΦW
|
法兰标准
|
GD-J10/KF
|
10
|
30
|
12.2
|
122
|
30
|
|
36
|
GB4982
|
GD-J16/KF
|
16
|
30
|
17.2
|
132
|
40
|
|
36
|
GD-J25/KF
|
25
|
40
|
26.2
|
158
|
50
|
|
50
|
GD-J40/KF
|
40
|
55
|
41.2
|
180
|
65
|
|
56
|
GD-J50/KF
|
50
|
75
|
52.2
|
278
|
70
|
|
100
|
/
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
ΦW
|
n-ΦC
|
DNy(预抽口)
|
法兰标准
|
GD-J50
|
50
|
110
|
90
|
278
|
70
|
100
|
4-Φ9
|
/
|
GB/T6070
|
GD-J63
|
63
|
130
|
110
|
390
|
88
|
160
|
GD-J80
|
80
|
145
|
125
|
432
|
88
|
8-Φ9
|
GD-J100
|
100
|
165
|
145
|
460
|
108
|
GD-J(S)150
|
150
|
220
|
195
|
636
|
138
|
200
|
8-Φ11
|
DN40(GB4982)
|
JB919
|
GD-J(S)160
|
160
|
225
|
200
|
636
|
138
|
|
GB/T6070
|
GD-J(S)200
|
200
|
285
|
260
|
788
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
GD-J(S)250
|
250
|
335
|
310
|
820
|
208
|
250
|
DN63(GB/T6070)
|
GD-J(S)300
|
300
|
380
|
350
|
980
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
