    GDQ型气动高真空挡板阀
    GDQ型气动高真空挡板阀   产品名称: GDQ型气动高真空挡板阀
    型号:GDQ、GDQ-J(S)
    口径:DN10-800
    压力:0.6×106 ~1.3×10-4
    材质:铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【GDQ型气动高真空挡板阀

       GDQ型气动高真空挡板阀详细介绍


    GDQ型气动高真空挡板阀产品概述:

    GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力,通过电磁换向阀改变气路方向,推动气缸活塞上下运动,带动阀杆上下运动,使阀板开启或关闭,从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式,GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。注:其中DN400以上底部采用死法兰n-Mb。

    GDQ型气动高真空挡板阀技术性能:
    适用范围(Pa)
    105~1.3x10-4
    阀门漏率(Pa.L/S)
    ≤1.3x10-6
    介质温度(℃)

    -25~+80(密封材料为丁腈橡胶)
    -30~+150(密封材料为氟橡胶)

    气源压力(MPa)
    0.4~0.8
    安装位置
    DN<300任意,DN≥300垂直
    电源电压
    标准出厂:AC220V/50Hz
    特殊指定:AC110V;DC24V;DC12V等
    信号反馈
    标准出厂:不带反馈信号
    特殊指定:磁性开关DC/AC5~240V

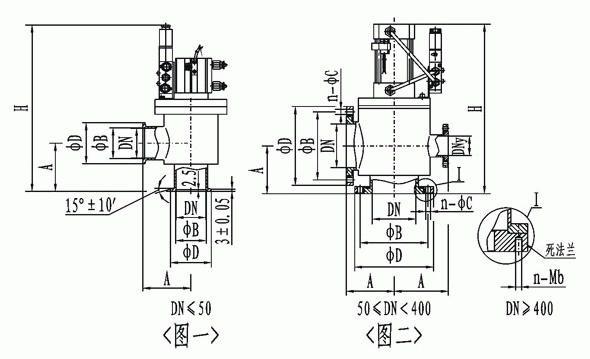

    GDQ型气动高真空挡板阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    GDQ型气动高真空挡板阀连接尺寸:
    (图一) (KF)连接及外形尺寸
    型号
    通径(DN)
    ΦD
    ΦB
    H
    A
    法兰标准
    GDQ-J10/KF
    10
    30
    12.2
    180
    30
    GB4982
    GDQ-J16/KF
    16
    30
    17.2
    180
    40
    GDQ-J25/KF
    25
    40
    26.2
    200
    50
    GDQ-J40/KF
    40
    55
    41.2
    210
    65
    GDQ-J50/KF
    50
    75
    52.2
    276
    70
    /

     (图二) 连接及外形尺寸
    型号
    通径(DN)
    ΦD
    ΦB
    H
    A
    n-ΦC
    DNy(预抽口)
    n-Mb
    法兰标准
    GDQ-J50
    50
    110
    90
    276
    70
    4-Φ9
    /
    /
    GB/T6070
    GDQ-J63
    63
    130
    110
    283
    88
    GDQ-J80
    80
    145
    125
    314
    88
    8-Φ9
    GDQ-J100
    100
    165
    145
    338
    108
    GDQ-J125
    125
    200
    175
    424
    128
    8-Φ11
    GDQ-J(S)150
    150
    220
    195
    482
    138
    DN40(GB4982)
    JB919
    GDQ-J(S)160
    160
    225
    200
    482
    138
    GB/T6070
    GDQ-J(S)200
    200
    285
    260
    620
    200
    12-Φ11
    DN50(GB/T6070)
    GDQ-J(S)250
    250
    335
    310
    655
    208
    DN63(GB/T6070)
    GDQ-J(S)300
    300
    380
    350
    783
    250
    8-Φ14
    DN80(GB/T6070)
    JB919
    GDQ-J(S)320
    320
    425
    395
    789
    250
    12-Φ14
    GB/T6070
    GDQ-J(S)400
    400
    510
    480
    1210
    330
    16-Φ14
    DN100(GB/T6070)
    16-M12
    GDQ-J(S)400
    400
    500
    465
    1210
    330
    8-M16
    JB919
    GDQ-J(S)500
    500
    610
    580
    1270
    360
    DN125(GB/T6070)
    16-M10
    GB/T6070
    GDQ-J(S)600
    600
    710
    670
    1562
    450
    12-Φ21
    DN160(GB/T6070)
    12-M18
    JB919
    GDQ-J(S)630
    630
    750
    720
    1562
    450
    20-Φ14
    20-M10
    GB/T6070
    GDQ-J(S)800
    800
    920
    890
    1900
    520
    24-Φ14
    DN200(GB/T6070)
    24-M10

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【GDQ型气动高真空挡板阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
