不锈钢旋塞阀
| 不锈钢偏心旋塞阀 |
 |
产品名称： | 不锈钢偏心旋塞阀 | |||||
| 型号： | XL343F | ||||||
| 口径： | DN50-800 | ||||||
| 压力： | 0.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【不锈钢偏心旋塞阀】 | |||||||
不锈钢偏心旋塞阀详细介绍
不锈钢偏心旋塞阀产品概述：
不锈钢偏心旋塞阀克服了传统旋塞阀密封性能差且易锈蚀的缺陷，独具的编心密封设计，较传统旋塞阀大大降低了操作扭矩，且最大限度地减少了密封面的磨损，延长了阀门使用寿命。矩形直通流线，水头损失小，流量调节线性佳。其优异的密封性和耐蚀性、理想的操作性能和长久的使用寿命。适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用。不锈钢偏心旋塞阀性能范围：
公称通径DN：50～800mm
公称压力PN：1.0MPa
工作温度：0～80℃
强度试验压力：1.5MPa
密封试验压力：1.1MPa
适用介质：污水、原水、清水、空气、油（MBR）
驱动方式：把手式、传动帽式、电动、气动
不锈钢偏心旋塞阀标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
不锈钢偏心旋塞阀零件材料：
| 阀体、阀盖、压盖 | 旋塞 | 阀座 | 轴承 | V型密封圈 |
| 球墨铸铁 | 球墨铸铁外包NBR或EPOM | 纯镍、不锈钢或特种材料 | 青铜或黄铜 | NBR |

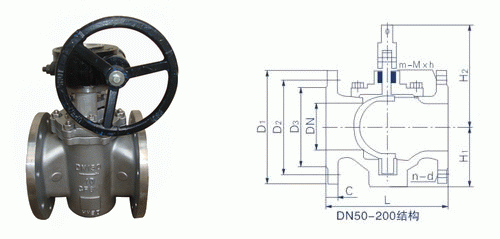

不锈钢偏心旋塞阀外形结构图：
不锈钢偏心旋塞阀连接尺寸：
| DN | D1 | D2 | D3 | C | n-d | m-M×n | L | H1 | H2 | ||||
| PLVL型 | PLVS型 | PLVG型 | PLVE型 | PLVP型 | |||||||||
| 50 | 165 | 125 | 99 | 19 | 4-Φ19 | - | 178 | 84 | 143 | 225 | 265 | 315 | 265 |
| 65 | 185 | 145 | 118 | 19 | 4-Φ19 | - | 190 | 93 | 143 | 225 | 265 | 315 | 265 |
| 80 | 200 | 160 | 132 | 19 | 4-Φ19 | 4-M16通孔 | 203 | 109 | 174 | 225 | 312 | 373 | 340 |
| 100 | 220 | 180 | 156 | 19 | 8-Φ19 | - | 229 | 128 | 174 | 225 | 312 | 373 | 340 |
| 125 | 250 | 210 | 184 | 19 | 8-Φ19 | - | 254 | 128 | 174 | 225 | 312 | 373 | 340 |
| 150 | 285 | 240 | 211 | 21 | 4-Φ23 | 4-M20 通孔 | 267 | 165 | - | - | 444 | 481 | 488 |
| 200 | 340 | 295 | 266 | 21 | 4-Φ23 | 4-M20 通孔 | 292 | 198 | - | - | 464 | 508 | 558 |
| 250 | 395 | 350 | 319 | 24 | 8-Φ23 | 4-M20深30 | 330 | 249 | - | - | 527 | 630 | 729 |
| 300 | 445 | 400 | 370 | 25 | 8-Φ23 | 4-M20深30 | 356 | 290 | - | - | 710 | 666 | 798 |
| 350 | 505 | 460 | 429 | 26 | 12-Φ23 | 4-M20深30 | 432 | 330 | - | - | 723 | 767 | - |
| 400 | 565 | 515 | 480 | 28 | 12-Φ29 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
| 450 | 615 | 565 | 530 | 28 | 16-Φ28 | 4-M24深36 | 450 | 355 | - | - | 749 | 881 | - |
| 500 | 670 | 620 | 582 | 29 | 12-Φ28 | 8-M24深36 | 660 | 427 | - | - | 903 | 1015 | - |
| 600 | 780 | 725 | 682 | 30 | 12-Φ31 | 8-M27深40 | 762 | 567 | - | - | 1015 | 1202 | - |
| 700 | 895 | 840 | 794 | 32.5 | 16-Φ31 | 8-M27深40 | 865 | 633 | - | - | 1393 | 1351 | - |
| 800 | 1015 | 950 | 901 | 35 | 16-Φ34 | 8-M30深45 | 965 | 633 | - | - | 1393 | 1351 | - |
不锈钢偏心旋塞阀产品特点：
1、双偏心设计，低磨擦开启和关闭，确保零泄漏。
2、高性能树脂阀座，能满足多种的耐腐蚀要求。
3、V型组合密封圈，可在不卸下操作机的情况下进行更换。
4、密封胶加注口设计，可延长阀门使用周期。
5、阀轴承为自润滑脂，对阀轴磨损很小。
6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧。
7、阀盖和阀体用O形圈密封，螺栓数量减少，方便维修。
8、理想的线性曲线，可作为调节阀使用。
9、提供阀门进出压力表接头，方便用户控制和测定流量。
10、直通流道，圆柱形阀体设计，沉积物不容易规程。
11、开度显示和开度记忆，方便用户操作。
12、可配置手动、电动、气动操作机。
