双开双断阀详细介绍

---

双开双断阀产品概述：

双开双断阀适用于公称压力CLASS150-900LBS，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

双开双断阀结构特点：
①阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；
⑥阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；
⑦阀门开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。

双开双断阀工作原理：
1、当阀门全开的状态下，塞子的通道兴阀体的通道对齐，能保证理想的最低压力降。
2、当转动手轮，塞子将朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭。
3、当手轮向反方向转动时，首先使塞子向上运动，使阀片于阀座脱离，继续转动手轮，使塞子带动阀片转动90度，最后塞子的通道与阀体的通道对齐，使阀门处于全开的状态。
4、该阀门的优点是阀门在开启的过程中，阀片和阀座处于脱离状态，开关的过程是零摩擦，不会使密封面磨损，同时密封采用软密封，使密封在关闭时为零泄露。

双开双断阀技术规范：

结构形式	BB-BG
驱动方式	手轮、伞齿轮、手柄
设计标准	API599、API6D
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598.API6D

双开双断阀性能规范：

公称压力(LB)	壳体试验压力(MPA)	密封试验压力(MPA)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

双开双断阀零件材质：

序号	名称	材质
1	下盖	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
2	O型圈	丁腈橡胶
3	密封圈	氟橡胶
4	塞子	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
5	阀体	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
6	阀栓	ASTM A193-B7,A320-B8,A193-B8M
7	六角螺母	ASTM A194-2H,A194-8,A194-8M
8	阀盖	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
9	填料	柔性石墨+不锈钢
10	填料压盖	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
11	手轮	ASTM A536 Gr.60-40-18、A216-WCB
12	阀杆螺母	铜合金
13	阀杆螺母盖	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
14	支架	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
15	阀杆	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
16	导向螺栓	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
17	销	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
18	阀片	ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

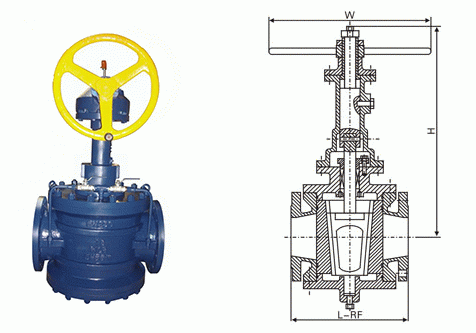

双开双断阀外形结构图：

双开双断阀连接尺寸：

型号		LDXZ343S-150
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	40	450	450	500	500
重量（kg）		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型号		LDXZ343S-300
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		11	13	20	27	31	37	44	60	82	115	165	225	305	405	650

型号		LDXZ343S-600
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		13	15	22	29	34	41	54	68	99	128	191	258	430	650	870

型号		LDXZ343S-900
压力等级		900LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		230	260	300	340	380	435	460	490	525	570	625	700	780	870	980
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		15	19	24	32	38	47	62	75	115	147	220	379	490	720	1020
