| 高压焊接止回阀 |
 |
产品名称： | 高压焊接止回阀 | |||||
| 型号： | H61H/Y | ||||||
| 口径： | DN10-200 | ||||||
| 压力： | 1.6-32.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【高压焊接止回阀】 | |||||||
高压焊接止回阀详细介绍
高压焊接止回阀结构特点：
1、产品设计制造按E101和JB/T3595标准的规定，结构合理，性能优良，造型美观。
2、阀门中腔采用压力自紧式密封结构，介质压力越高，密封性能越好。
3、支管两端为焊接结构，适应不同的接管要求。
4、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳定，使用寿命长。
高压焊接止回阀产品型号：
高压焊接止回阀外形结构图：
高压焊接止回阀连接尺寸：
| 零件名称 Part Name |
材料牌号 Material Designation | |||
| 阀 体 Body |
25、WCB | 12CrlMov | WC6 | WC9 |
| 阀 盖 Bonnet |
25 | 12CrlMov | ||
| 阀瓣、阀座 Disc、Seat |
25堆STL钴基硬质合金 | 12CrlMoV堆STL钴基硬质合金 | ||
| 密封环 Sealing ring |
增强柔性石墨Reinforced flexible graphite | |||

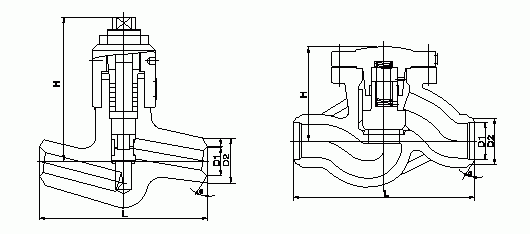

高压焊接止回阀外形结构图：
高压焊接止回阀连接尺寸：
| 公称通径NPS/in. Nominal diameer |
尺寸/mm Dimensions | 重量/kg Weight |
|||
| D1 | D2 | L | H | ||
| 10 | 12 | 23 | 120 | 2 | |
| 20 | 27 | 45 | 135 170 | 105 | 9.5 |
| 25 | 28 | 46 | 135 200 170 | 125 | 10 |
| 32 | 30 | 50 | 180 200 | 124 | 12 |
| 40 | 38 | 60 | 230 | 250 | 25 |
| 50 | 61 | 80 | 350 320 | 300 | 28 |
| 65 | 69 | 90 | 260 370 | 350 | 39 |
| 80 | 84 | 118 | 340 400 430 | 380 | 75 |
| 100 | 113 | 138 | 410 455 560 | 330 | 148 |
| 150 | 150 | 190 | 750 | 390 | 349 |
| 175 | 186 | 239 | 900 | 428 | 400 |
| 200 | 201 | 260 | 950 | 518 | 603 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高压焊接止回阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
