| Z560Y伞齿轮焊接闸阀 |
 |
产品名称： | Z560Y伞齿轮焊接闸阀 | |||||
| 型号： | Z560Y | ||||||
| 口径： | DN15-50 | ||||||
| 压力： | 1.6-32.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【Z560Y伞齿轮焊接闸阀】 | |||||||
Z560Y伞齿轮焊接闸阀详细介绍
Z560Y伞齿轮焊接闸阀产品概述：
Z560Y伞齿轮焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。Z560Y伞齿轮焊接闸阀结构优势：
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
Z560Y伞齿轮焊接闸阀产品特性：
阀类
|
传动方式
|
连接形式
|
结构形式
|
密封面
|
公称压力
|
阀体材料
|
闸阀
|
伞齿轮
|
焊接
|
弹性闸板
|
D802/D812
STL/STL |
P54100V、P54140V
P54170V、P57170V |
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV |
Z560Y伞齿轮焊接闸阀产品型号：
产品型号
|
Z60Y-160
|
Z60Y-P54100V
|
|||||||||||||
Z60Y-200
|
Z60Y-P54140V
|
||||||||||||||
Z60Y-250
|
Z60Y-P54170V
|
||||||||||||||
Z60Y-320
|
Z60Y-P57170V
|
||||||||||||||
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
|
|||||||||||||||
公称通径（DN/mm）
|
|
||||||||||||||
适用温度/℃
|
≤425
|
≤552
|
≤593
|
≤550
|
|||||||||||
适用介质
|
水、蒸汽、气体、石油产品
|
||||||||||||||
试验压力（MPa）
|
公称压力PN/MPa
|
16.0
|
20.0
|
25.0
|
32.0
|
P54100V
|
P54140V
|
P54170V
|
P54170V
|
||||||
强度试验
|
24
|
30
|
37.5
|
48
|
30
|
42
|
48
|
6.3
|
|||||||
密封试验
|
17.6
|
22
|
27.5
|
35.1
|
11
|
15.4
|
17.8
|
18.7
|
|||||||

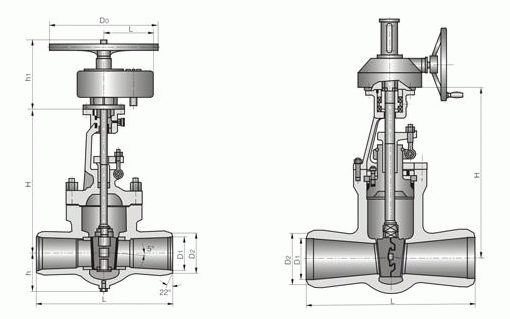

Z560Y伞齿轮焊接闸阀外形结构图：
Z560Y伞齿轮焊接闸阀连接尺寸：
公称压力
PN（MPa） |
公称通径
DN（mm） |
外形尺寸及连接尺寸（mm）
|
||||
L
|
D
|
L1
|
d
|
H
|
||
16.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
20.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
25.0
|
15
|
90
|
23
|
10
|
13
|
182
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【Z560Y伞齿轮焊接闸阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
