衬胶球阀
    法兰衬胶球阀
    法兰衬胶球阀   产品名称: 法兰衬胶球阀
    型号:Q41J
    口径:DN15-250
    压力:0.6-2.5MPa
    材质:铸铁、铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【法兰衬胶球阀

       法兰衬胶球阀详细介绍


    法兰衬胶球阀产品概述:

    法兰衬胶球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。本厂球阀系列为Q41型,为对开二片式结构型式。

    法兰衬胶球阀结构特点:
    1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。
    2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
    3、采用全塑料衬里工艺,耐介质的强腐蚀。

    法兰衬胶球阀产品优点
    1.流体阻力小,全通径的球阀基本没有流阻。
    2.结构简单、体积小、重量轻。
    3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
    4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
    5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
    6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
    7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
    8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

    法兰衬胶球阀零件材料:

    序号

    零件名称

    灰铸铁

    铸钢

    不锈耐酸铸钢

    超低碳不锈耐酸铸钢

    Z

    C

    P

    R

    PL

    RL

    1

    阀体/阀盖

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    球体/阀杆

    WCB

    CF8

    CF8M

    CF3

    CF3M

    3

    衬里/阀座

    PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO

    4

    填料压盖

    WCB

    CF8

    CF8M

    CF3

    CF3M

    5

    填料

    PTFE(F4)

    PTFE(F4)

    PTFE(F4)

    6

    支架

    35

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    7

    螺栓

    35

    1Cr17Ni2

    1Cr18Ni2

    8

    紧固螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    9

    操作手柄

    WCB

    WCB

    WCB

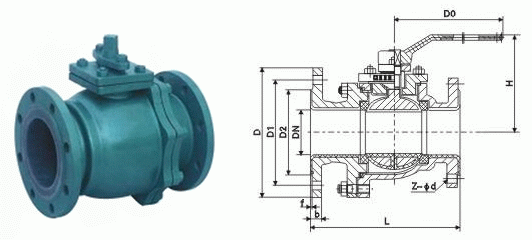

    法兰衬胶球阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    法兰衬胶球阀连接尺寸:

    公称通径

    标准值

    参考值

    DN

    (mm)

    NPS

    (inch)

    L

    D

    D1

    D2

    f

    b

    Z-φd

    W

    D0

    H

    WT(Kg)

    PN1.0MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    120



    80

    2.5

    20

    3/4

    140

    105

    75

    55

    2

    16

    4-φ14

    140



    90

    3

    25

    1

    150

    115

    85

    65

    2

    16

    4-φ14

    160



    100

    4.5

    32

    11/4

    165

    135

    100

    78

    2

    18

    4-φ18

    160



    110

    5.7

    40

    11/2

    180

    145

    110

    85

    3

    18

    4-φ18

    200



    120

    7

    50

    2

    200

    160

    125

    100

    3

    20

    4-φ18

    250



    135

    9.5

    65

    21/2

    220

    180

    145

    120

    3

    20

    4-φ18

    300



    145

    15

    80

    3

    250

    195

    160

    135

    3

    22

    4-φ18

    350



    185

    19

    100

    4

    280

    215

    180

    155

    3

    22

    8-φ18

    400



    195

    33

    125

    5

    320

    245

    210

    185

    3

    24

    8-φ18

    500



    210

    58

    150

    6

    360

    280

    240

    210

    3

    24

    8-φ23



    200

    450

    93

    200

    8

    457

    335

    295

    265

    3

    26

    8-φ23



    240

    490

    155

    250

    10

    533

    390

    350

    320

    3

    28

    12-φ23



    240

    550

    210

    PN1.6MPa

    15

    1/2

    130

    95

    65

    45

    2

    14

    4-φ14

    120



    80

    2.5

    20

    3/4

    130

    105

    75

    55

    2

    16

    4-φ14

    140



    90

    3

    25

    1

    140

    115

    85

    65

    2

    16

    4-φ14

    160



    100

    4.5

    32

    11/4

    165

    135

    100

    78

    2

    18

    4-φ18

    160



    110

    5.7

    40

    11/2

    165

    145

    110

    85

    3

    18

    4-φ18

    200



    120

    7

    50

    2

    203

    160

    125

    10

    3

    20

    4-φ18

    250



    135

    9.5

    65

    21/2

    222

    180

    145

    120

    3

    20

    4-φ18

    300



    145

    15

    80

    3

    24

    195

    160

    135

    3

    22

    8-φ18

    350



    185

    19

    100

    4

    305

    215

    180

    155

    3

    24

    8-φ18

    400



    195

    33

    125

    5

    356

    245

    210

    185

    3

    26

    8-φ18

    500



    210

    58

    150

    6

    394

    280

    240

    210

    3

    28

    8-φ23



    200

    450

    93

    200

    8

    457

    335

    295

    265

    3

    30

    12-φ23



    240

    490

    155


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【法兰衬胶球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
