衬胶截止阀
| 法兰衬胶截止阀 |
 |
产品名称： | 法兰衬胶截止阀 | |||||
| 型号： | J41J | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.6-6.4MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【法兰衬胶截止阀】 | |||||||
法兰衬胶截止阀详细介绍
法兰衬胶截止阀产品概述：
衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。法兰衬胶截止阀零件材料：
| 阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
| 蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
| 阀杆 | 碳钢镀镍磷、不锈钢 |
| 阀座密封圈 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
| 手轮 | 铸铁、碳钢 |

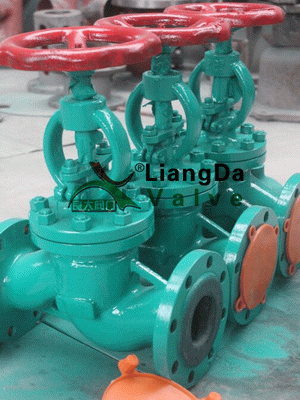

法兰衬胶截止阀产品实物图：
法兰衬胶截止阀设计标准：
| 遵循规范 | STANDARD |
| 设计于制造 | GB 12233/GB 12235 |
| 结构长度 | GB 12221（长-短系列） |
| 法兰尺寸 | JB 78/JB 79（GB，HG，SH） |
| 压力试验 | GB/T 13927 |
| 标志 | GB 12220 |
| 供货 | GB/T 12252 |

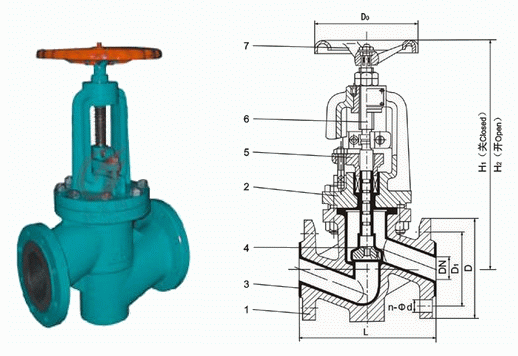

法兰衬胶截止阀外形结构图：
法兰衬胶截止阀连接尺寸：
| 公称通径DN | 公称压力MPa | 工作压力MPa | L mm |
D mm |
D1 mm |
n-Φd mm |
H1 mm |
H2 mm |
Do mm |
重量 |
| 15 | 1.6 1.0 |
1.6 1.0 |
130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
| 20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
| 25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
| 32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
| 50 | 236 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
| 65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
| 80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 | ||
| 100 | 350 | 220 | 180 | 6/2-18 | 463 | 535 | 280 | 58 | ||
| 125 | 400 | 250 | 210 | 6/2-18 | 495 | 575 | 380 | 64 | ||
| 150 | 480 | 285 | 240 | 6/2-22 | 560 | 60 | 320 | 85 | ||
| 200 | 495 | 340 | 295 | 6/2-22 | 615 | 715 | 360 | 155 | ||
| 250 | 622 | 405 | 355 | 10/2-22 | 790 | 935 | 500 | 243 | ||
| 300 | 698 | 460 | 410 | 10/2-22 | 908 | 1100 | 500 | 295 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【法兰衬胶截止阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
