产品名称： | 电站焊接闸阀 | |||||
| 型号： | Z60Y/61Y/62Y | ||||||
| 口径： | DN50-300 | ||||||
| 压力： | 1.6-32.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【电站焊接闸阀】 | |||||||
电站焊接闸阀详细介绍
电站焊接闸阀产品概述：
电站焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。电站焊接闸阀适用于公称压力PN10.0-42.0MPa，工作温度≤540℃（其中P54170V工作温度为570℃）的石油化工，水力、火力等各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。电站焊接闸阀结构特点：
1、中腔静密封采用法兰连接方式或者自密封两种方式，前者便于检修，后者适用高温高压的工矿。
2、闸板采用三种结构形式供用户选择。
3、闸板与阀座密封面采用司太立钻基硬质合金堆焊而成、耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质表面硬化处理，有良好的抗腐蚀性和抗擦伤性。
电站焊接闸阀性能规范：
产品型号 Product type
公称压力PN（MPa）Nominal pressure |
试验压力（MPa）Test pressure
|
工作压力（MPa）
Working pressure |
工作温度（℃）
Working temperature |
适用介质
Appicable medium |
||
强度试验
Sheel test |
密封试验/上密封实验
Seal test |
|||||
Z60Y-250
|
25
|
37.5
|
27.5
|
-
|
≤425
|
水、蒸汽、Water,steam
|
Z60Y-320
|
32
|
48.0
|
36.0
|
-
|
≤425
|
|
Z60Y-P54100
|
-
|
30.0
|
22.0
|
P5410
|
≤540
|
蒸汽 Steam
|
Z60Y-P54170
|
-
|
48.0
|
36.0
|
P5417
|
≤540
|
|
电站焊接闸阀零件材料：
零件名称 |
材料牌号 |
||
阀体 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
阀盖 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
支架 |
WCB |
WCB |
WCB |
闸板 |
WCB |
Wc6 |
Wc9 |
阀杆 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
阀座 |
25 |
304 |
304 |
密封环（垫片） |
包覆垫、 增强柔性石墨 |
||
填料 |
增强柔性石墨 |
||
阀杆螺母 |
ZCuAI10Fe3 |
||
零件名称 |
材料牌号 |
||
阀体 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
阀盖 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
支架 |
WCB |
WCB |
WCB |
闸板 |
WCB |
Wc6 |
Wc9 |
阀杆 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
阀座 |
25 |
304 |
304 |
密封环（垫片） |
包覆垫、 增强柔性石墨 |
||
填料 |
增强柔性石墨 |
||
阀杆螺母 |
ZCuAI10Fe3 |
||

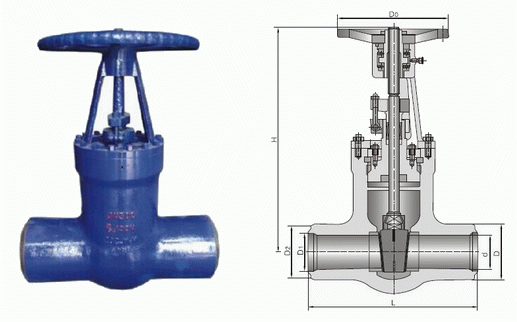

电站焊接闸阀外形结构图：
电站焊接闸阀连接尺寸：
型号
|
公称通经DN（mm）
|
主要尺寸
|
重量（kg）
|
|||||
L
|
D
|
D1
|
D2
|
H
|
Do
|
|||
Z61Y-250
Z61Y-320 Z60Y-250 Z60Y-320 Z60Y-P54140V Z60Y-P54170V Z61Y-P54140V Z61Y-P57170V |
50
|
280
|
82
|
50
|
78
|
586
|
300
|
42
|
65
|
350
|
105
|
68
|
93
|
650
|
320
|
53
|
|
80
|
480
|
120
|
83
|
110
|
680
|
400
|
130
|
|
100
|
525
|
150
|
108
|
145
|
755
|
450
|
180
|
|
125
|
600
|
195
|
129
|
172
|
830
|
500
|
190
|
|
150
|
700
|
225
|
166
|
183
|
1050
|
550
|
320
|
|
175
|
750
|
255
|
166
|
183
|
1050
|
600
|
400
|
|
200
|
800
|
285
|
208
|
243
|
1050
|
650
|
420
|
|
225
|
850
|
300
|
208
|
243
|
1100
|
700
|
480
|
|
