当前位置:首页 >> 电站阀门 >> 电站截止阀 >> J961Y高温高压电动截止阀
更新时间 2024-12-22 0:08:14


电站截止阀
    J961Y高温高压电动截止阀
    J961Y高温高压电动截止阀   产品名称: J961Y高温高压电动截止阀
    型号:J961Y
    口径:DN15-300
    压力:1.6-32.0MPa
    材质:铸钢、锻钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【J961Y高温高压电动截止阀

       J961Y高温高压电动截止阀详细介绍


    J961Y高温高压电动截止阀产品概述:

    J961Y高温高压电动截止阀适用于公称压力PN1.6~32.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

    J961Y高温高压电动截止阀性能规范:
    产品型号
    Producttype
    公称压力
    PN/MPa
    Nominal
    pressure
    试验压力/MPa
    TeStDreSSure
    工作压力/MPa
    Workingpressure
    工作温度/℃
    Working
    temperature
    适用介质
    Appicable
    medium
    壳体强度
    Shell strength test
    密封
    Sealing
    P54 P55 P57
    J961(H/Y)-1OO 10 15 11 / / / ≤450 水、蒸汽、油品
    Water,Steam,
    oil goods
    J961(H/Y)-200 20 30 22 / / /
    J961(H/Y)-250 25 38 28 / / / 蒸汽 Steam
    J961(H/Y)-320 32 48 36 / / /
    J961Y-P54/1OOV / 30 22 1O / / ≤540
    J961Y-P54/140V / 38 28 14 / /
    J961Y-P54/170V / 48 36 17 / /
    J961Y-P55/1OOV / 38 28 / 1O /

    ≤555

    J961Y-P55/140V /

    48

    36

    / 14 /
    J961Y-P55/170V / 53 39 / 17 /
    J961Y-P57/1OOV / 48 36 / / 1O ≤570
    J961Y-P57/140V / 55 40 / / 14
    J961Y-P57/170V / 60 44 / / 17

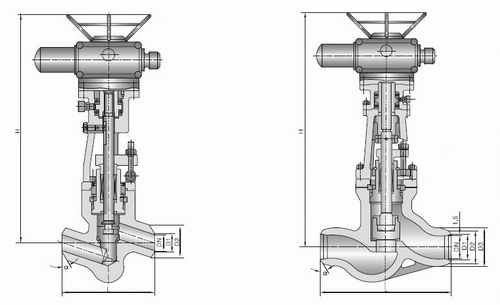

    J961Y高温高压电动截止阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    J961Y高温高压电动截止阀连接尺寸:
    公称通径
    DN Nominal
    diarneter
    J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
    主要外形尺寸和连接尺寸/mm
    Main external and connecting dimensions
    L D1 D2 D3 H
    15 150 17 36 / 37.5o 518
    20 135 170 22 42 / 37.5o 518
    25 135 170 26 42 / 37.5o 518
    32 170 180 31 44 / 37.5o 560
    40 230 38 60 / 37.5o 545
    50(1) 250 50 82 / 32o 728
    50(2) 320 350 50 82 / 32o 748
    65 370 260 69 1OO 11O 32o 829
    80 400 430 470 84 108 130 32o 898
    100 455 560 107 144 165 32o 913
    注:DN50为两种结构
    Note:Two type for DN50
    J961Y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V
    15 150 17 40 / 37.5o 518
    20 135 170 22 46 / 37.5o 518
    25 135 170 26 46 / 37.5o 518
    32 170 180 31 49 / 37.5o 560
    40 230 38 60 / 37.5o 545
    50(1) 250 50 90 / 32o 728
    50(2) 320 350 50 90 / 32o 748
    65 370 260 69 104 115 32o 829
    80 400 430 470 84 11O 140 32o 898
    100 455 560 107 148 170 32o 913

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【J961Y高温高压电动截止阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
