电站截止阀
    电站焊接截止阀
    电站焊接截止阀   产品名称: 电站焊接截止阀
    型号:J61Y-P54 170V
    口径:DN10-100
    压力:1.6-32.0MPa
    材质:铸钢、锻钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【电站焊接截止阀

       电站焊接截止阀详细介绍


    电站焊接截止阀产品概述:

    电站焊接截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质,,适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

    电站焊接截止阀产品型号:
    对接焊端

    产品型号

    GB1224
    ANSI B16.25



    J61Y – P54/100V

    J61Y - 200

    J61Y - P54/140V

    J61Y - 250

    J61Y - P54/170V

    J61Y - 320

    J61Y - P57/170V


    电站焊接截止阀性能规范:

    型号

    公称压力
    PN (MPa )

    试验压力 (MPa )

    适用温度 (℃)

    适用介质

    强度试验

    密封试验

    J61Y - 200

    20.0

    30

    22

    425


    蒸汽
    油品

    J61Y - 250

    25.0

    37.5

    27.5

    J61Y - 320

    32.0

    48

    35.2

    J61Y – P54/100V

    P54/100V

    30

    11

    540

    J61Y - P54/140V

    P54/140V

    40

    15.4

    J61Y - P54/170V

    P54/170V

    48

    19

    J61Y - P57/170V

    P57/170V

    63

    19

    570


    电站焊接截止阀标准规范:
    设计与制造

    结构长度

    压力 – 温度等级

    试验标准

    E101
    JB/T3595
    DL/T531

    E101
    JB2766
    GB/T15188.1

    E101
    JB/T3595

    E101
    JB/T9092



    电站焊接截止阀零件材料:
    零件材料

    材料牌号

    阀   体

    WCB   A105

    WC6  12Cr1MoV

    WC9 12Cr1MoV

    阀   盖

    WCB   A105

    WC6  12Cr1MoV

    WC9 12Cr1MoV

    阀   瓣

    WCB   A105

    WC6  25Cr2MoV

    WC9 25Cr2MoV

    阀   杆

    2Cr13 / 1Cr17Ni2

    25Cr2MoV

    25Cr2MoV

    阀   座

    25 + STL

    304

    304

    密封环 ( 垫 片 )

    增强柔性石墨 / 软钢

    填   料

    增强柔性石墨

    阀 杆 螺 母

    ZCuAl10Fe3 / D2

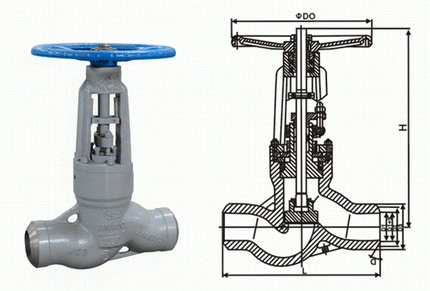

    电站焊接截止阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    电站焊接截止阀连接尺寸:
    型号

    公称通径
    DN(mm)

    尺   寸 ( mm )

    重 量
    Kg

    d

    L

    H

    Do

    J61Y-200

    50

    55

    350

    497

    350



    100

    109

    600

    806

    600



    J61Y-250

    10

    10

    110

    230

    150

    3.8

    20

    19

    150

    272

    180

    6.8

    25

    22

    180

    308

    250

    11.2

    32

    26

    180

    308

    250

    11.8

    40

    36

    250

    493

    350

    36.5

    50

    42

    250

    493

    350

    36.5

    65

    56

    340

    775

    450

    120

    80

    64

    390

    848

    500

    150

    100

    84

    480

    910

    600

    240

    J61Y-P54/100V

    10

    12

    110

    170

    150

    2.5

    20

    23

    150

    270

    200

    9.2

    25

    27

    180

    270

    200

    9.5

    32

    32

    180

    365

    250

    15

    40

    36

    250

    493

    320

    38

    50

    45

    350

    580

    320

    75

    65

    57.6

    430

    605

    350

    105

    80

    74

    470

    660

    500

    115

    100

    84

    480

    910

    600

    250

    J61Y-320
    J61Y-P54/140V

    10

    10

    110

    230

    150

    3.8

    20

    19

    150

    272

    200

    6.8

    25

    22

    180

    318

    250

    11.2

    32

    26

    180

    308

    250

    11.8

    40

    36

    250

    493

    350

    36.5


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【电站焊接截止阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
