电站截止阀
| 高压焊接截止阀 |
 |
产品名称： | 高压焊接截止阀 | |||||
| 型号： | J61Y | ||||||
| 口径： | DN10-100 | ||||||
| 压力： | 1.6-32.0MPa | ||||||
| 材质： | 铸钢、锻钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【高压焊接截止阀】 | |||||||
高压焊接截止阀详细介绍
高压焊接截止阀结构特点：
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
高压焊接截止阀产品型号：
高压焊接截止阀零件材料：
高压焊接截止阀外形结构图：
高压焊接截止阀连接尺寸：
高压焊接截止阀产品型号：
产 品 型 号
|
公称压力PN(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度(℃)
|
适用介质
|
|||
壳体强度
|
密封
|
P54
|
P55
|
P57
|
||||
J61H/Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸气油品
|
J61H/Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
||
J61H/Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
||
J61H/Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
||
J61Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸气
|
J61Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
||
J61Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
||
J61Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
J61Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
||
J61Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
||
J61Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J61Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
||
J61Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
||
高压焊接截止阀零件材料：
零件名称
|
阀体
|
阀盖
|
阀杆
|
阀瓣
|
密封面
|
填料
|
阀杆螺母
|
手轮
|
紧固件
|
J61H型
J961H型 |
25WCB
|
25WCB
|
铬不锈钢铬钼铝钢氮化
|
铬不锈钢铬钼铝钢氮化
|
铬不锈钢
|
柔 |
铝 |
可 |
优质碳钢 铬钼钢 |
J61Y型
J961Y型 |
25WCB
|
25WCB
|
铬不锈钢铬钼铝钢氮化
|
25
|
硬质合金
|
||||
J61Y-P54型J961Y-P54型
|
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬质合金
|
||||
J61Y-P55型J961Y-P55型
|
12Cr1MoV
WC6 |
12Cr1MoV
WC6 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬质合金
|
||||
J61Y-P57型J961Y-P57型
|
12Cr1MoV
WC9 |
12Cr1MoV
WC9 |
20Cr1Mo1VA
38CrMoAIA |
12Cr1MoV
|
硬质合金
|

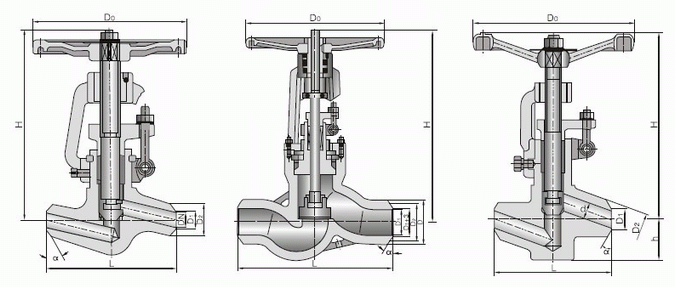

高压焊接截止阀外形结构图：
高压焊接截止阀连接尺寸：
公称通径DN
|
主要外形尺寸和连接尺寸(mm)
|
重量(kg)
|
|||||||
L
|
D1
|
D2
|
D3
|
α
|
H
|
Do
|
|||
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
|
|||||||||
10
|
120
|
12
|
25
|
/
|
37.5
|
185
|
140
|
2.8
|
|
15
|
150
|
17
|
36
|
/
|
37.5
|
247
|
200
|
7.5
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5
|
248
|
200
|
9
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5
|
248
|
240
|
9.5
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5
|
248.5
|
280
|
15
|
|
40
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
|
50(1)
|
250
|
50
|
82
|
/
|
32
|
450
|
320
|
60
|
|
50(2)
|
320 350
|
50
|
82
|
/
|
32
|
450
|
320
|
64
|
|
65
|
370 260
|
69
|
100
|
110
|
32
|
669
|
400
|
74
|
|
80
|
400 430 470
|
84
|
108
|
130
|
32
|
669
|
450
|
112.5
|
|
100
|
455 560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
|
注：DN50为两种结构
|
|||||||||
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
|
|||||||||
10
|
120
|
120
|
12
|
28
|
/
|
37.5
|
189
|
140
|
3
|
15
|
150
|
150
|
17
|
40
|
/
|
37.5
|
250
|
200
|
9
|
20
|
135 170
|
135 170
|
22
|
46
|
/
|
37.5
|
252
|
200
|
11
|
25
|
135 170
|
135 170
|
26
|
46
|
/
|
37.5
|
254
|
240
|
13
|
32
|
170 180
|
170 180
|
31
|
49
|
/
|
37.5
|
254
|
280
|
17
|
40
|
230
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
50(1)
|
250
|
250
|
50
|
90
|
/
|
32
|
453
|
320
|
68
|
50(2)
|
320 350
|
320 350
|
50
|
90
|
/
|
32
|
455
|
320
|
72
|
65
|
370 260
|
370 260
|
69
|
104
|
110
|
32
|
630
|
400
|
83
|
80
|
400 430 470
|
400 430 470
|
84
|
110
|
140
|
32
|
672
|
450
|
118
|
100
|
455 560
|
455 560
|
107
|
148
|
170
|
32
|
761
|
500
|
185
|
