法兰旋塞阀
| 单(双)冲洗旋塞阀 |
 |
产品名称： | 单(双)冲洗旋塞阀 | |||||
| 型号： | SING、BOUBA | ||||||
| 口径： | DN50-250 | ||||||
| 压力： | 150-900LB | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【单(双)冲洗旋塞阀】 | |||||||
单(双)冲洗旋塞阀详细介绍
单(双)冲洗旋塞阀产品概述：

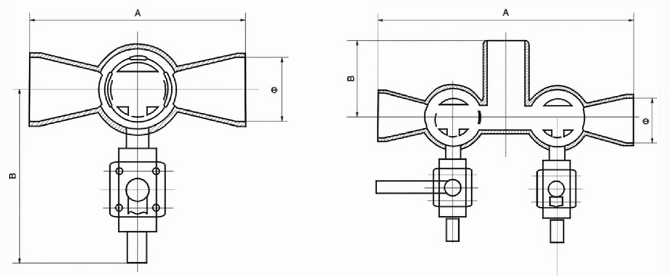

单(双)冲洗旋塞阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式可选用单动洗、双动洗，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN50-250mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。单(双)冲洗旋塞阀外形结构图：
单(双)冲洗旋塞阀连接尺寸：
| 公称通径 （in） |
150Lb单冲洗 | 公称通径 （in） |
150Lb双冲洗 | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 211.6 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 264.7 | 10 | 1144 | 350 | 350 | 264.7 |
| 公称通径 （in） |
300Lb单冲洗 | 公称通径 （in） |
300Lb双冲洗 | |||||
| A | B | Ф | A | B | C | Ф | ||
| 2 | 216 | 278 | 54.8 | 2 | 432 | 115 | 278 | 54.8 |
| 3 | 305 | 278 | 82.8 | 3 | 585 | 140 | 293 | 82.8 |
| 4 | 356 | 293 | 108.2 | 4 | 686 | 150 | 308 | 108.2 |
| 6 | 432 | 308 | 161.5 | 6 | 842 | 200 | 320 | 161.5 |
| 8 | 508 | 320 | 208 | 8 | 970 | 270 | 270 | 211.6 |
| 10 | 572 | 333 | 260.4 | 10 | 1144 | 350 | 350 | 264.7 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【单(双)冲洗旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
