美标电站焊接止回阀 |
产品名称: | 美标电站焊接止回阀 | ||||||
型号: | H64Y | ||||||
口径: | DN50-500 | ||||||
压力: | 150Lb~2500Lb | ||||||
材质: | 铸钢、铬钼钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【美标电站焊接止回阀】 |
美标电站焊接止回阀详细介绍
美标电站焊接止回阀产品概述:
美标电站焊接止回阀适用150Lb~2500Lb(PN1.6~25.0MPa),工作温度T≤540℃(其中P57/170V工作温度为570℃ )的石油、化工、水力、火力、电站等各种工况的管路上,使用介质:水、蒸汽、油品等。美标电站焊接止回阀结构特点:
1、产品设计制造按ANSlB16.34和E101标准的规定,结构合理,性能优良,造型美观。
2、阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。
3、支管两端为焊接结构,适应不同的接管要求。
4、阀门耐压部件选用优质耐热合金钢制造,高温性能好,承受压力高,耐用、安全、可靠。
5、阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
6、阀瓣转绕阀座外的销轴旋转,减少关闭时发生的猛烈冲击。
7、内装式的销轴结构,减小外泄漏点,使用更可靠。
美标电站焊接止回阀零件材料:
零件名称
Part Name |
材料牌号 Material Designation | |||
阀 体 Body | WCB | WC1 | WC6 | WC9 |
阀 座 Seat | 25 | 15CrMoA | 12CrlMoVA | |
阀 瓣 Disc | WCB | WCl | WC6 | WC9 |
摇 杆 Stem | WCB | WCl | W06 | WC9 |
阀 盖 Bonnet | 25 | 15CrMoA | 12CrlMoVA | |
销 轴 Pin shaft | 1Crl7Nil2 | 20CrlMoVA | ||
密封环 Sealingring | S软钢或(增强柔性石墨)
S soft steel or (reinforced fiexible graphite)
|

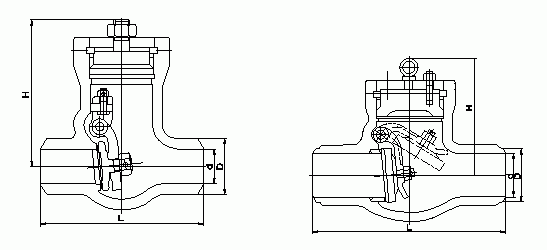

美标电站焊接止回阀外形结构图:
美标电站焊接止回阀连接尺寸:
公称通径 NPS/in. Nominal diameter |
外形尺寸和连接尺寸/mm Dimensions | 重量/kg Weight |
||
d | L | H | ||
H64Y-1500Lb | ||||
2(1/2) | 56 | 254 | 282 | 57 |
3 | 64 | 325 | 300 | 57 |
4 | 84 | 406 | 350 | 80 |
5 | 1OO | 483 | 425 | 115 |
6 | 126 | 559 | 400 | 180 |
8 | 158 | 711 | 490 | 270 |
1O | 200 | 864 | 540 | 430 |
12 | 250 | 991 | 650 | 630 |
14 | 280 | 1067 | 71O | 1400 |
H64Y-2000Lb | ||||
2(1/2) | 50 | 330 | 240 | 40 |
3 | 60 | 368 | 305 | 60 |
4 | 80 | 457 | 315 | 95 |
5 | 96 | 533 | 409 | 170 |
6 | 118 | 610 | 465 | 186 |
8 | 147 | 762 | 528 | 415 |
10 | 180 | 914 | 613 | 658 |
12 | 222 | 1041 | 680 | 1200 |
14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb | ||||
3 | 54 | 368 | 297 | 44 |
4 | 70 | 457 | 385 | 110 |
5 | 86 | 533 | 410 | 130 |
6 | 104 | 610 | 455 | 192 |
8 | 130 | 762 | 557 | 466 |
10 | 162 | 914 | 615 | 730 |
12 | 210 | 1041 | 715 | 1120 |
14 | 234 | 1118 | 790 | 1495 |
16 | 264 | 1245 | 815 | 1950 |
18 | 304 | 1397 | 815 | 2400 |
