当前位置:首页 >> 消防阀门 >> 消防流量开关 >> 消防压力开关
更新时间 2024-12-22 0:12:13


消防流量开关
    消防压力开关
    消防压力开关   产品名称: 消防压力开关
    型号:ZSL41X
    口径:DN50-300
    压力:1.0-2.5MPa
    材质:球铁、铸钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【消防压力开关

       消防压力开关详细介绍


    消防压力开关产品概述:

    消防压力开关是将水压的压力变化转化为电信号输出的消防可控开关。是各种自动喷水灭火系统中不可缺少的重要组成部件之一,常与湿式报警阀、雨淋阀、预作用等系统配套使用,传递报警动作信号,与消防水泵控制箱切换时,可启动消防水泵。消防压力开关安装在湿式报警阀组的报警管路或预作用系统的管网侧。当水压或气压达到规定的数值时,消防压力开关中的微动开关触点动作,输出电信号至消防控制室。消防压力开关为长方形壳体,外形漂亮美观。防水防尘,动作灵敏可靠,产品使用寿命长。用户还可根据实际情况自行调整压力报警值。故障排除:如果压力开关报警而水力警铃没有报警,可能是开关或传感驱动故障或线路(传感驱动部分至压力开关段)短路。也可能是水力警铃故障,具体看水泵是否启动,如果有启动,肯定是水力警铃故障,如果水泵没有启动,那么要检查压力开关线路及驱动部分。

    消防压力开关原理特点
    消防压力开关原理、结构:消防压力开关基于热式原理,在封闭的探头内包含两个电阻,其中一个被加热作为探测电阻,另一个未被加热作为基准电阻,当介质流动时,加热电阻上的流量被带走,电阻值被改变,两个电阻差值被用作判断流速的依据。特点:无活动部件,免维护,安装方便,一种型号适用多种管径要求。开关量连续可调,极低的压力损失,结构紧凑。LED显示流动趋势及开关状态。适用于管径DN50~DN100,探杆长度根据管径来定。应用:气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

    消防压力开关技术参数:
    设定范围:  1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)
    信号输出:  PNP,NPN,继电器 ; 常开+常闭(SPDT)
    供电:         24V±20%DC
    接通电流:  最大400 mA(PNP或NPN型), 最大4A(继电器型)
    空载电流:  最大80mA
    流量指示:  LED排 (6个)
    设定方式:  电位计设定
    耐压范围: 100bar
    温度梯度: 4℃/s
    响应时间: 1--13s,典型值2s
    初始化时间:8s
    电气保护: 反相,短路,过载保护
    防护等级: IP67
    介质温度: -20--80℃
    环境温度: -20--80℃
    储存温度: -20--100℃
    接线方式: M12接插件/直接附2米线可选
    材质:       探头: 不锈钢,外壳:PBT,重量: 约0.4kg
    注:电压过高、电流过大、接线错误均会导致产品损坏,请严格按照接线图接线!

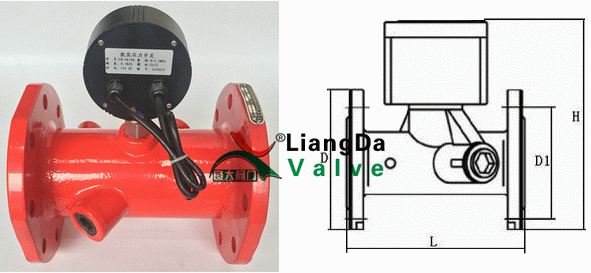

    消防压力开关外形结构图:
    今晚十二生肖开什么号码开奖8月28

    消防压力开关连接尺寸:

    管段外形尺寸(MM

    重量(Kg

    压力

    MPa

    备注

    口径

    L

    H

    D

    D1

    n*d

    50

    200

    265

    165

    125

    4*18

    6

    1.0

    d-法兰连接孔直径



    n-法兰连接孔数量



    D1-法兰连接孔中心直径

    65

    200

    280

    185

    145

    4*18

    7

    80

    225

    290

    200

    160

    8*18

    9

    100

    250

    320

    220

    180

    8*18

    10

    125

    250

    345

    250

    210

    8*18

    14

    150

    300

    380

    285

    240

    8*23

    17

    200

    350

    435

    340

    295

    8*23

    27

    250

    400

    465

    395

    350

    12*23

    55

    300

    450

    510

    445

    400

    12*23

    80


    消防压力开关规范标准

    一、 根据《消防给水及消火栓系统技术规范》GB50974-2014标准11.0.4本条规定,高位消防水箱出水管上应设置流量开关或压力开关信号直接启动消防水泵,随着新标准GB50974-2规定,以往常因弱电信号的损失而影响系统的启泵可靠性,因此消火栓箱按钮启动消防泵的必要性低,且消火栓按钮启泵的投资较大,故消火栓按钮不宜作为直接启泵信号,只可作为报警信号。

    二、 GB50974-2014标准11.0.4还规定了直接启动消防泵的信号是流量开关和压力开关,其原因是可靠性高。水流指示器可靠性差,误动作几率高。高位水箱水位信号有滞后现象,该信号仅可以作为报警信号。条文规定流量开关和压力开关作消防泵的直接启泵信号,流量开关设置在一定流量值范围内,当高位水箱水位降至一定压力时,由压力开关辅助启动,这样能实现直接启泵双保险。亦可实现互锁。为实现减少误动作,流量开关和压力开关(当火警时水箱内水位或稳压泵不能支持消防用水量时,高位水箱出水管压力下降设定值时,压力开关动作)同时动作作为直接启泵的可靠措施。流量开关和压力开关通常设置在高位水箱的出水管上,流量开关先动作,压力开关后动作,实现直接启泵的双保险,由此应设置“高位水箱流量控制直启消防泵装置”。

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【消防压力开关】参数、选型、价格等请联系我们,我们将竭诚为您服务!
