电动比例积分阀
风机盘管电动阀 |
产品名称: | 风机盘管电动阀 | ||||||
型号: | VA7010 | ||||||
口径: | DN15-25 | ||||||
压力: | 1.0-2.5MPa | ||||||
材质: | 黄铜、不锈钢 | ||||||
|
|||||||
您正在浏览:【风机盘管电动阀】 |
风机盘管电动阀详细介绍
风机盘管电动阀产品概述:
风机盘管电动阀又称为中央空调电动阀,它属于中央空调末端控制类产品,作为控制风机盘管内水流的执行部件它受控于中央空调温控器(或三速开关)。中央空调温控器通过控制它的工作与否来接通或截止风机盘管内的水流(制冷时为冷冻水,制热时为热水),以此达到改变中央空调工作状态的作用。风机盘管电动阀一般分常闭和常开两种,常闭型是指断电时阀门处于关闭状态,常开型即是断电时阀门处于开启状态;另外接线还分三线和两线制,大口径大多是三线制的,小口径的会有两线和三线制两种。
风机盘管电动阀工作原理:

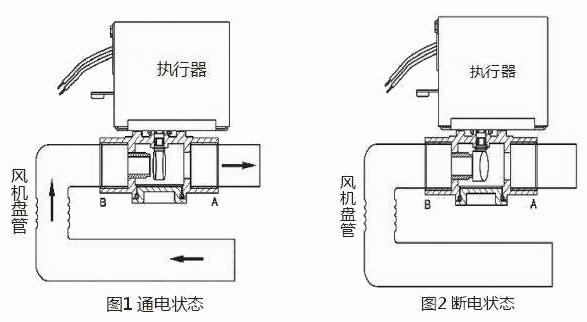

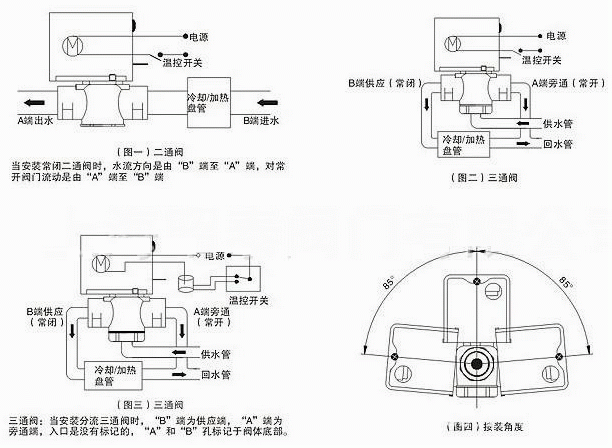

风机盘管电动阀由VA-7010系列阀门驱动器和VG400系列铜阀组成。用于控制风机盘管水管道的开启、关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,执行器具有弹簧复位功能。阀门不工作时处于常闭状态,当需要工作时,由房间温控器提供一个开启信号,使电动二通阀接通电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷量或热量;当室温达到房间温控器设定值时,房间温控器令电动二通阀断电,复位弹簧动作使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭和开启,使室温始终保持在房间温控器设定的温度范围内。当控制器输出控制信号给电动阀后,电动阀打开,水流从B流向A(图1),信号撤销后,电动阀靠自身的弹簧复位,关闭电动阀,截止水流(图2)。
风机盘管电动阀工作原理:
风机盘管电动阀由VA-7010系列阀门驱动器和VG400系列铜阀组成。用于控制风机盘管水管道的开启、关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,执行器具有弹簧复位功能。阀门不工作时处于常闭状态,当需要工作时,由房间温控器提供一个开启信号,使电动二通阀接通电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷量或热量;当室温达到房间温控器设定值时,房间温控器令电动二通阀断电,复位弹簧动作使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭和开启,使室温始终保持在房间温控器设定的温度范围内。当控制器输出控制信号给电动阀后,电动阀打开,水流从B流向A(图1),信号撤销后,电动阀靠自身的弹簧复位,关闭电动阀,截止水流(图2)。
型号 |
额定电压 |
功率 |
驱动方式 |
与SRV2000阀配合动作时间 |
净重(kg) |
VA7010-220 VA7010-110 |
AC220V±10% |
7W |
单向电机驱动 |
全开时间:通电后约10秒 |
0.3 |
AC110V±10% |
|||||
VA7010-24 |
AC24V±10% |
二通阀技术参数:
产品型号 |
阀门形式 |
螺纹连接 |
流量系数 |
关闭压差 |
工作 |
流体 |
环境 |
储存 |
承压 |
VA7010-15 |
常闭二通阀 |
G1/2 |
1.5 |
0.25 |
冷冻/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
VA7010-15 |
混合三通阀 |
G1/2 |
1.5 |
0.25 |
|||||
VA7010-20 |
常闭二通阀 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-20 |
混合三通阀 |
G3/4 |
2.5 |
0.1 |
|||||
VA7010-25 |
常闭二通阀 |
G1 |
4.8 |
0.06 |
|||||
VA7010-25 |
混合三通阀 |
G1 |
4.8 |
0.06 |

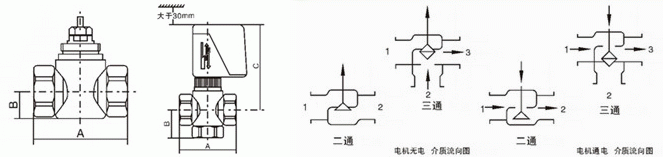

风机盘管电动阀外形结构图:
风机盘管电动阀连接尺寸:
型号 |
尺 寸(mm) |
净 重 |
|
A |
B |
||
VA7010-15 |
55 |
113 |
0.60 |
VA7010-15 |
55 |
128 |
0.60 |
VA7010-20 |
66 |
124 |
0.65 |
VA7010-20 |
66 |
137 |
0.65 |
VA7010-25 |
90 |
129 |
0.70 |
VA7010-25 |
90 |
145 |
0.70 |
风机盘管电动阀使用维护说明书:
电动二通阀是专供中央空调风机盘管的配套产品,由驱动器与阀体两部分组成,驱动器由一个同步电机驱动,具备弹簧复位及手动开阀杠杆操纵功能。驱动器由可逆同步马达驱动,并带磁性离合器。利用马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭力。故此当马达设有电流通过时能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。
技术原理:
电动二通阀由温度传感器,比例积分温度控制器和电动调节阀组成送风温度控制系统,安装在送风管道的温度传感器,把检测到的温度信号传送至温度控制器,由温度控制器将温度传感器的检测值与设定值不断比较,同时不断地输出信号,控制电动调节阀的开度连接可调,最终使温度传感器测量的环境温度保持在设定的温度范围内。
分类特点:
1.驱动器由单项磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作。
2.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。
3..开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
电动阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【风机盘管电动阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
