三通球阀
| 双联三通球阀 |
 |
产品名称： | 双联三通球阀 | |||||
| 型号： | SLQ44F、SLQ45F | ||||||
| 口径： | DN25-300 | ||||||
| 压力： | PN1.0-6.4MPa | ||||||
| 材质： | 碳钢、不锈钢、双相钢等 | ||||||
|
|||||||
| 您正在浏览：【双联三通球阀】 | |||||||
双联三通球阀详细介绍
双联三通球阀产品概述：
双联三通球阀是一种驱动装置能够同时对两台并列设置的三通球阀进行控制，从而方便对多个通道进行同步切换的六通球阀，其将两台三通球阀的阀体、阀座和球体并列对称设置，在两个带L型或T型通道的球体之间同轴共设一根阀杆，该阀杆两端分别伸入两个阀体与对应的球体固定连接，手动装置固定在阀杆中部，当通过手柄或蜗轮等带动阀杆位移时，同时转动两个球体，同步切换两台三通球阀，从而保障两条并行三通管路切换的同步性能，阀杆或手柄、蜗轮上所设的转动限位结构，控制阀体中球体的转动角度，以保障三通球阀准确的切换位置。
双联三通球阀也可设计成将上下两台三通球阀并排设置，在两个球体之间同轴共设一根连接件，该连接件两端分别插有上三通球阀支撑轴和下三通球阀阀杆，并与对应的球体固定连接，而手柄、蜗轮及气动、电动、液动等执行机构则安装在上三通球阀阀杆的顶部，阀杆旋转90度以后，能实现同步启闭、切换两条管路的功能，解决了并行三通道之间的同步切换问题。

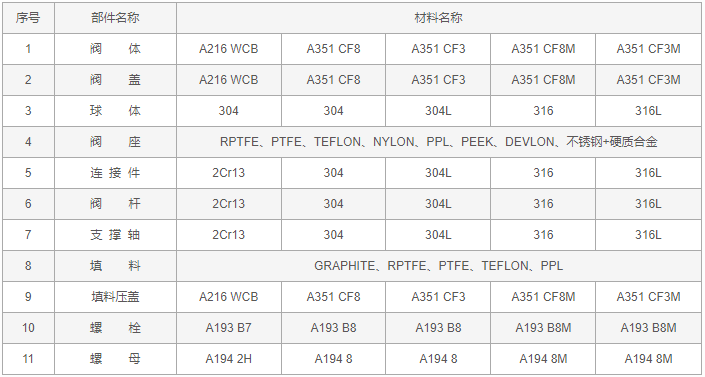

双联三通球阀零件材料：

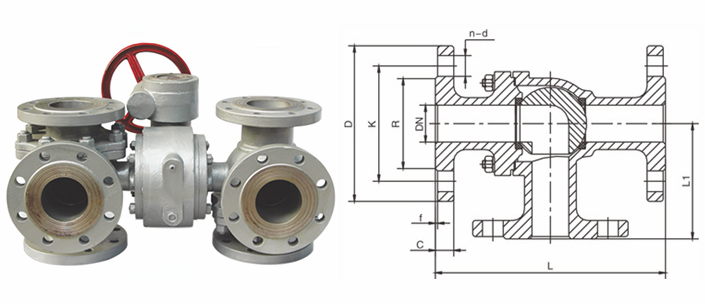

双联三通球阀外形结构图：

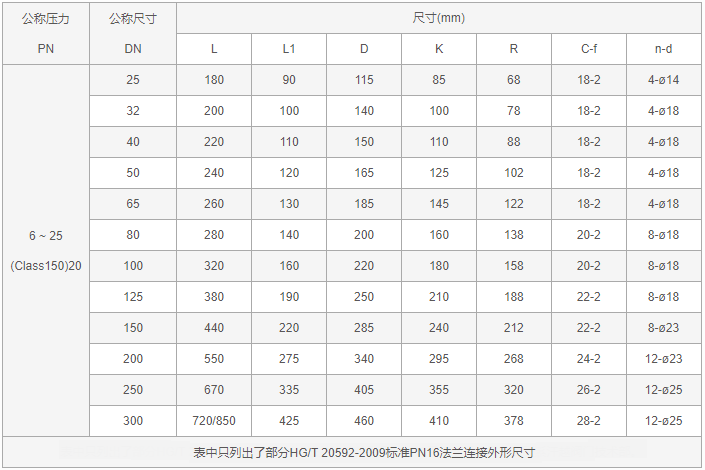

双联三通球阀外形尺寸表：

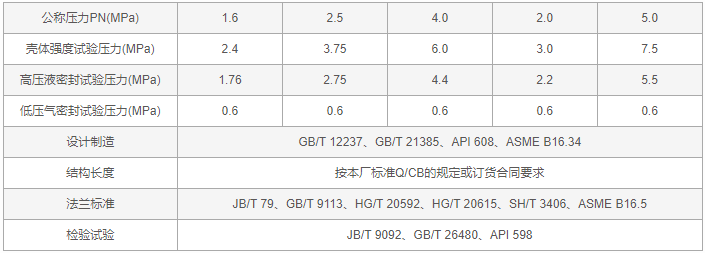

双联三通球阀订货参数：
尊敬的客户！如果您需要订购我公司双联三通球阀产品，咨询时请注明阀门型号、公称尺寸、公称压力、使用温度范围(℃)、工作介质、阀体和内件材料、驱动装置类型、端部连接形式及法兰面密封形式等。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【双联三通球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
