气动球阀
气动衬氟放料球阀 |
产品名称: | 气动衬氟放料球阀 | ||||||
型号: | FQ641F46 | ||||||
口径: | DN25-400 | ||||||
压力: | 1.0-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
|
|||||||
您正在浏览:【气动衬氟放料球阀】 |
气动衬氟放料球阀详细介绍
气动衬氟放料球阀产品概述:
气动衬氟放料球阀产品是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。其结构形式为浮动直通式,连接形式为法兰,阀外壳采用内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
气动衬氟放料球阀应用范围:
气动衬氟放料球阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的各种浓度的王水、硫酸、盐酸、 和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。也用于精细化工、制药、化工行业的反应釜上和细软颗粒介质输送。
气动衬氟放料球阀产品优点:
1、放料球阀基本系列为FQ41F46型,具有一般球阀所具有的流体阻力小,启闭速度快,结构简单;
1、放料球阀基本系列为FQ41F46型,具有一般球阀所具有的流体阻力小,启闭速度快,结构简单;
2、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
3、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
4、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了使用中的安全性;
5、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;

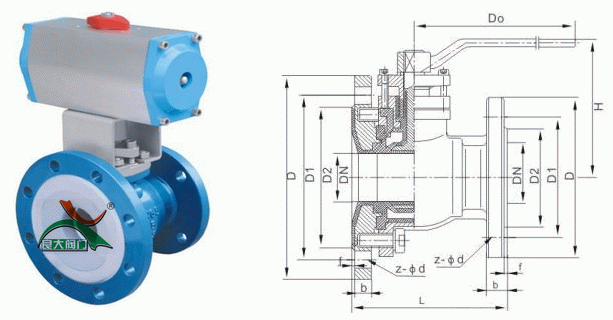

气动衬氟放料球阀外形结构图:
气动衬氟放料球阀连接尺寸:
公称通径 |
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79 标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69 标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
气动衬氟放料球阀安装注意事项:
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按气动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
5、气动衬氟放料球阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【气动衬氟放料球阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
