英标隔膜阀
| 英标隔膜阀 |
 |
产品名称： | 英标隔膜阀 | |||||
| 型号： | EG41J | ||||||
| 口径： | DN20-400 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【英标隔膜阀】 | |||||||
英标隔膜阀详细介绍
英标隔膜阀产品概述：
英标隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)，压力等级：PN(MPa) 0.6、1.0、1.6。英标隔膜阀零件材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁
英标隔膜阀产品测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
英标隔膜阀结构优点：
1、衬胶隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2、由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3、阀体内腔表面视复有厅供选择的多种橡胶。所以拥有优越的耐腐蚀的特点。
4、密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和最小的关闭力。
5、衬胶隔膜阀是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。
6、可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
英标隔膜阀性能规范：
型号 |
公称压力 |
试验压力PS（Mpa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
||||
EG41J-6 |
0．6 |
0．9 |
0．66 |
W．非腐蚀性流体 |
≤100 |
EG41J-10 |
1．0 |
1．5 |
1．1 |
||
EG41J-16 |
1．6 |
2．4 |
1．76 |
||
G41J-6 |
0．6 |
0．9 |
0．66 |
||
G41J-10 |
1．0 |
1．5 |
1．1 |
||

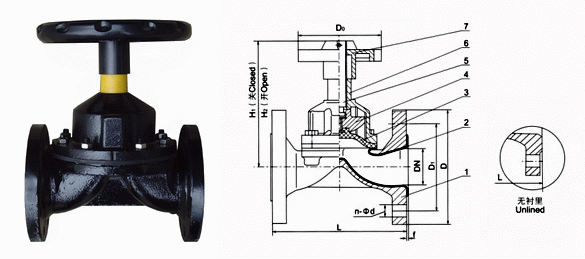

英标隔膜阀外形结构图：
部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
设计制造： BS5156结构长度：BS5156（短结构）
法兰标准：BS4504PN1.0MPa、 GB12239G、B12221、GB/T17241.6
英标隔膜阀连接尺寸：
设计制造： BS5156结构长度：BS5156（短结构）
法兰标准：BS4504PN1.0MPa、 GB12239G、B12221、GB/T17241.6
英标隔膜阀连接尺寸：
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
质量 |
20 |
1.0 |
1.0 |
117 |
105 |
75 |
4-13.5 |
2 |
150 |
162 |
- |
- |
25 |
127 |
115 |
85 |
4-13.5 |
2 |
150 |
162 |
120 |
3.5 |
||
32 |
146 |
140 |
100 |
4-17.5 |
2 |
152 |
180 |
120 |
5 |
||
40 |
159 |
150 |
110 |
4-17.5 |
2 |
152 |
180 |
120 |
6 |
||
50 |
190 |
165 |
125 |
4-17.5 |
2 |
163 |
198 |
120 |
8.5 |
||
65 |
216 |
185 |
145 |
4-17.5 |
2 |
205 |
227 |
230 |
16 |
||
80 |
254 |
200 |
160 |
8-17.5 |
2 |
220 |
252 |
230 |
22 |
||
100 |
305 |
220 |
180 |
8-17.5 |
2 |
262 |
300 |
280 |
32 |
||
125 |
0.6 |
356 |
250 |
210 |
8-17.5 |
3 |
290 |
335 |
280 |
43.5 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
368 |
427 |
368 |
65 |
||
200 |
521 |
340 |
295 |
8-22 |
3 |
410 |
470 |
483 |
112.5 |
||
250 |
0.4 |
635 |
395 |
350 |
12-22 |
5 |
479 |
569 |
483 |
192.5 |
|
300 |
749 |
445 |
400 |
12-22 |
5 |
550 |
650 |
560 |
296 |
||
350 |
787 |
505 |
460 |
16-22 |
5 |
550 |
650 |
560 |
- |
||
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
- |
- |
640 |
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【英标隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
