常闭式气动隔膜阀详细介绍
常闭式气动隔膜阀产品概述：
G6B41J常闭式气动隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)，压力等级：PN(MPa) 0.6、1.0、1.6。常闭式气动隔膜阀应用标准：
设计与制造:GB/T12239、BS5156
结构长度按：GB/T12221、B5156
法兰连接尺寸接：GB/T4216、BS4504
试验与检验按：GB/T13927、BS5156
常闭式气动隔膜阀工作原理：
G6B41J常闭式气动隔膜阀通气打开，断气则关闭，开启和关闭是由气动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
常闭式气动隔膜阀零件材料：
零件名称
|
阀体
|
阀瓣、阀盖、薄膜压头
|
汽缸、汽缸盖
|
螺杆、阀杆、压簧杆
|
隔膜、薄膜
|
材料
|
HT200衬氟塑料、衬橡胶
|
HT200
|
HT200 ZL102
|
35
|
氯丁橡胶、氟塑料
|
常闭式气动隔膜阀技术参数：
公称压力
（MPa） |
试验压力Ps（MPa）
|
适用介质
|
工作温度
（℃） |
||
壳体试验
|
密封试验
|
||||
0.6
|
0.9
|
0.66
|
W、非腐蚀性流体
|
≤100
|
|
1.0
|
1.5
|
1.1
|
J、一般腐蚀性流体
|
≤85
|
|
Fs、强酸、碱及各种有机溶剂
（溶融碱金属及元素氟除外） |
≤150
|
||||

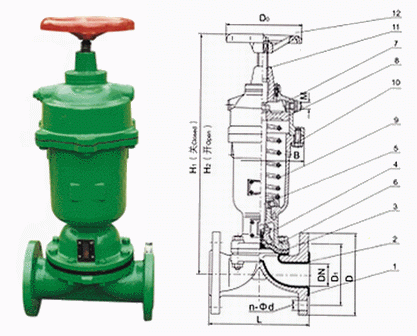

常闭式气动隔膜阀外形结构图：
常闭式气动隔膜阀连接尺寸：
型号
|
公称通径DN（mm）
|
尺寸（mm）
|
气动装置（mm）
|
质量（kg）
|
||||||
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗气量cm3
|
气源压力MPa
|
|||
国标常闭式
G6B41W/J/Fs-6 G6B41W/J/Fs-10
|
25
|
145
|
85
|
115
|
4-13.5
|
296
|
120
|
2.395X10
|
0.4
|
8
|
32
|
160
|
100
|
140
|
4-17.5
|
398
|
140
|
6.082X102
|
0.4
|
15
|
|
40
|
180
|
110
|
150
|
4-17.5
|
406
|
140
|
6.082X102
|
0.4
|
17
|
|
50
|
210
|
125
|
165
|
4-17.5
|
464
|
160
|
1.235X102
|
0.4~0.5
|
26
|
|
65
|
250
|
145
|
180
|
4-17.5
|
-
|
160
|
3.725X103
|
0.4~0.5
|
32
|
|
80
|
300
|
160
|
200
|
4-17.5
|
645
|
200
|
3.725X103
|
0.4~0.5
|
56
|
|
100
|
350
|
180
|
220
|
8-17.5
|
665
|
240
|
9.458X103
|
0.4~0.5
|
100
|
|
125
|
400
|
210
|
250
|
8-17.5
|
823
|
320
|
1.409X104
|
0.4~0.5
|
170
|
|
150
|
460
|
240
|
285
|
8-22
|
933
|
320
|
2.868X104
|
0.5
|
232
|
|
200
|
570
|
295
|
340
|
8-22
|
1275
|
400
|
4.619X104
|
0.5
|
386
|
|
常闭式气动隔膜阀结构优点：
1、本阀门与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2、由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
5、本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6、阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
7、本阀采用标准：按照GB12239的规定，并符合BS5156的要求。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【常闭式气动隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
