产品名称： | 三通衬胶隔膜阀 | |||||
| 型号： | G49J | ||||||
| 口径： | DN25-100 | ||||||
| 压力： | 0.6-1.6MPa | ||||||
| 材质： | 铸铁、铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【三通衬胶隔膜阀】 | |||||||
三通衬胶隔膜阀详细介绍
三通衬胶隔膜阀产品概述：
G49J三通衬胶隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。三通衬胶隔膜阀的启闭是依靠旋转手轮而达到的。
三通衬胶隔膜阀结构特点：
三通衬胶隔膜阀连接尺寸：
三通衬胶隔膜阀结构特点：
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
部件列表：1、阀体 2、隔膜 3、阀瓣 4、阀杆 5、阀盖 6、手轮
三通衬胶隔膜阀零件材料：

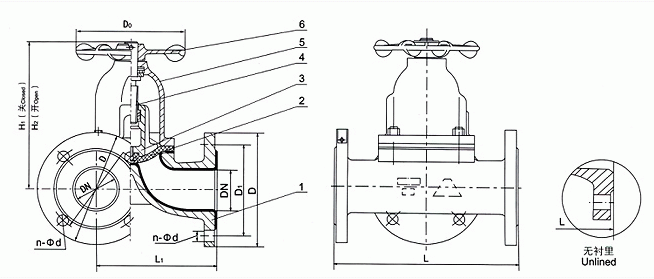

三通衬胶隔膜阀外形结构图：
三通衬胶隔膜阀零件材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
三通衬胶隔膜阀外形结构图：
三通衬胶隔膜阀连接尺寸：
|
DN
mm
|
公称压力
MPa
|
工作压力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
重量 |
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5.5 |
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8.5 |
||
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12.5 |
||
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24.5 |
||
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33.5 |
