当前位置:首页 >> 真空阀门 >> 真空蝶阀 >> GI型高真空蝶阀
更新时间 2024-12-22 0:10:07


真空蝶阀
    GI型高真空蝶阀

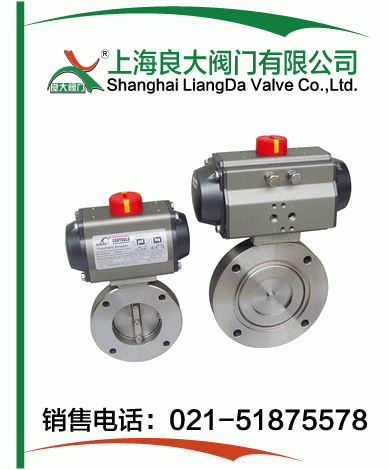

    GI型高真空蝶阀   产品名称: GI型高真空蝶阀
    型号:GI
    口径:DN25-500
    压力:0.6×106 ~1.3×10-4
    材质:304、316、316L不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【GI型高真空蝶阀

       GI型高真空蝶阀详细介绍


    GI型高真空蝶阀产品概述:

    GI型系列高真空蝶阀是用来接通或切断真空管路中的气流,阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。阀门开闭有锁定功能、旋转平稳、密封可靠。高真空蝶阀是使用阀杆插入体内,阀板固定在阀杆上的原理,转动90度达到开关目的。适用的工作介质为空气和非腐蚀性气体。

    GI型高真空蝶阀技术性能:
    适用范围(Pa)
    105~1.3x10-4
    阀门漏率(Pa.L/S)
    ≤1.3x10-4
    介质温度(℃)

    -25~+80(密封材料为丁腈橡胶)
    -25~+150(密封材料为氟橡胶)

    气源压力(MPa)
    0.4~0.8
    法兰标准
    JB919
    安装位置
    任意

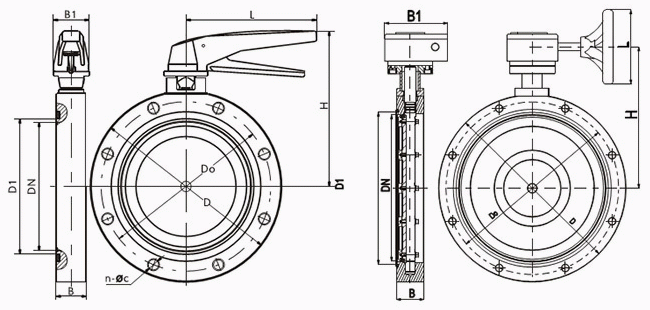

    GI型高真空蝶阀外形结构图:
    今晚十二生肖开什么号码开奖8月28

    GI型高真空蝶阀连接尺寸:
    型号
    通径(DN)
    D
    Do
    D1
    B
    H
    n-ΦC
    GI-25
    25
    70
    55
    65
    22
    72
    4-Φ7
    GI-32
    32
    78
    64
    70
    22
    76
    4-Φ7
    GI-40
    40
    85
    70
    75
    22
    90
    4-Φ7
    GI-50
    50
    110
    90
    90
    22
    98
    4-Φ9
    GI-63
    63
    130
    110
    100
    26
    130
    4-Φ9
    GI-80
    80
    145
    130
    110
    30
    140
    4-Φ9
    GI-100
    100
    170
    145
    120
    30
    153
    4-Φ12
    GI-125
    125
    195
    170
    140
    35
    165
    4-Φ12
    GI-150
    150
    220
    195
    155
    35
    179
    8-Φ12
    GI-200
    200
    275
    250
    190
    40
    208
    8-Φ12
    GI-250
    250
    330
    300
    225
    45
    234
    8-Φ12
    GI-300
    300
    380
    350
    245
    55
    300
    8-Φ14
    GI-400
    400
    500
    465
    409
    60
    340
    8-Φ18
    GI-450
    450
    550
    515
    460
    65
    361
    8-Φ18

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【GI型高真空蝶阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
