真空隔膜阀
| GM型高真空隔膜阀 |
 |
产品名称： | GM型高真空隔膜阀 | |||||
| 型号： | GM | ||||||
| 口径： | DN10-50 | ||||||
| 压力： | 0.6×106 ~1.3×10-4 | ||||||
| 材质： | 304、316、316L不锈钢 | ||||||
|
|||||||
| 您正在浏览：【GM型高真空隔膜阀】 | |||||||
GM型高真空隔膜阀详细介绍
GM型高真空隔膜阀产品概述：
GM型高真空隔膜阀是用于接通或切断真空(压力) 系统管路中的介质流。GM型高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。GM型系列高真空隔膜阀适用的工作介质为空气及非腐蚀性气体。
GM型高真空隔膜阀技术性能：
阀门漏率：≤1.3×10-4 Pa.L/S
适用温度：-25～+80℃(丁腈橡胶)、-30～+150℃(氟橡胶)
适用范围
连接型式：使用压力范围(Pa)
活套法兰(GB6070、JB919)、0.6×106 ~1.3×10-4
焊接法兰(GB6070、JB919)、1.6×106 ~1.3×10-4
快卸法兰(GB4982)、0.1×106 ~1.3×10-4
螺纹连接、1.6×106 ~1.3×10-4

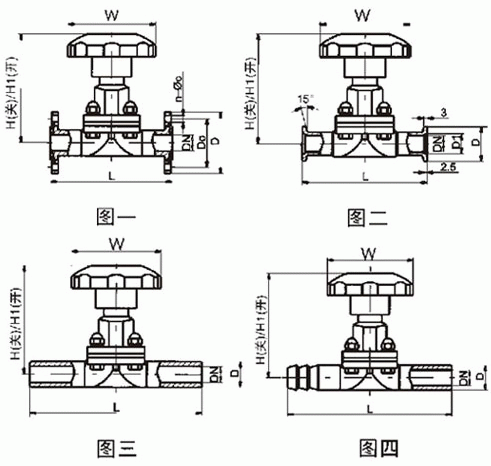

GM型高真空隔膜阀外形结构图：
GM型高真空隔膜阀连接尺寸：
活套法兰连接(GB6070) (图一)
型号 |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
GM-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
GM-16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
GM-20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
GM-25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
GM-32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
GM-40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
GM-50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
快卸法兰连接(GB4982)(图二)
型号 |
DN |
D1 |
D |
W |
H/H1 |
L |
GM-10 |
10 |
12.2 |
30 |
65 |
89/99 |
75 |
GM-16 |
16 |
17.2 |
30 |
80 |
89/99 |
108 |
GM-20 |
20 |
26.2 |
40 |
80 |
91/102 |
118 |
GM-25 |
25 |
26.2 |
40 |
80 |
110/123 |
120 |
GM-32 |
32 |
34.2 |
55 |
80 |
129/138 |
146 |
GM-40 |
40 |
41.2 |
55 |
120 |
139/159 |
150 |
GM-50 |
50 |
52.2 |
75 |
120 |
159/186 |
180 |
I型焊接管连接(图三)
型号 |
DN |
D |
W |
H/H1 |
L |
GM-10 |
10 |
17 |
65 |
89/99 |
75 |
GM-25 |
25 |
32 |
80 |
110/123 |
120 |
GM-40 |
40 |
45 |
120 |
139/159 |
150 |
GM-50 |
50 |
57 |
120 |
159/186 |
180 |
II型焊接管连接(图四)
型号 |
DN |
D |
W |
H/H1 |
L |
GM-10 |
10 |
17 |
65 |
89/99 |
75 |
GM-25 |
25 |
32 |
80 |
110/123 |
120 |
GM-40 |
40 |
45 |
120 |
139/159 |
150 |
GM-50 |
50 |
57 |
120 |
159/186 |
180 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GM型高真空隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
