当前位置：首页 >> 真空阀门 >> 真空隔膜阀 >> 高真空隔膜阀

更新时间 2024-12-22 0:10:06

真空隔膜阀

高真空隔膜阀

产品名称：

高真空隔膜阀

型号：

口径：

DN10-50

压力：

0.6×106 ~1.3×10-4

材质：

304、316、316L不锈钢

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③口径 ④压力 ⑤材质 ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件
良大服务：	提供全套流体控制解决方案，良大阀门售前、售中、售后专业服务。

您正在浏览：【高真空隔膜阀】

高真空隔膜阀详细介绍

高真空隔膜阀产品概述：

高真空隔膜阀是用于接通或切断真空(压力) 系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。高真空隔膜阀适用的工作介质为空气及非腐蚀性气体。

高真空隔膜阀技术性能：

适用范围(Pa)	105～1.3x10-4
阀门漏率(Pa.L/S)	≤1.3x10-4
介质温度（℃）	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
安装位置	任意

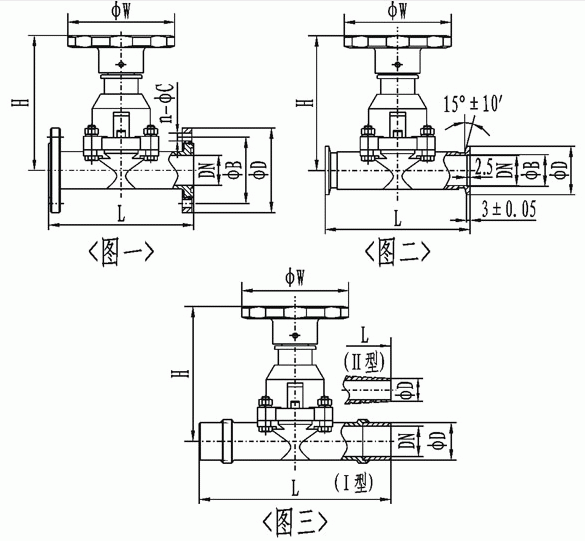

高真空隔膜阀外形结构图：

高真空隔膜阀连接尺寸：
(图一)活套法兰连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	L	n-ΦC	法兰标准
GM-10	10	46	36	55	75	75	4-Φ6	JB919
GM-25	25	70	55	90	115	120	4-Φ7	GB/T6070
GM-40	40	100	80	100	132	150	4-Φ9
GM-50	50	110	90	100	157	180	4-Φ9

(图二)快卸法兰(KF)连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	ΦW	H	L	法兰标准
GM-10/KF	10	30	12.2	55	75	75	GB4892
GM-25/KF	25	40	26.2	90	115	100
GM-40/KF	40	55	41.2	100	132	150
GM-50/KF	50	75	52.2	100	157	180	/

(图三)焊接式连接及外形尺寸

型号	通径(DN)	ΦD	ΦW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25H(Ⅰ)	25	32	90	115	200
GM-40H(Ⅰ)	40	45	100	132	240
GM-50H(Ⅰ)	50	57	100	157	240
GM-10H(Ⅱ)	10	9	55	75	150
GM-25H(Ⅱ)	25	19	90	115	200

注：Ⅰ型为两端焊接；Ⅱ型为一端焊接，另一端插入

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【高真空隔膜阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
