保温旋塞阀
| 保温旋塞阀 |
 |
产品名称： | 保温旋塞阀 | |||||
| 型号： | BX43W | ||||||
| 口径： | DN20-400 | ||||||
| 压力： | 1.0-6.4MPa | ||||||
| 材质： | 铸钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【保温旋塞阀】 | |||||||
保温旋塞阀详细介绍
保温旋塞阀产品概述：
保温旋塞阀又称夹套保温旋塞阀，是在普通二通旋塞阀的基础上，在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口，可通入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。
保温旋塞阀性能规范：
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
工作压力
P（MPa） |
适用介质
|
工作温度
（℃） |
|
壳体
|
密封
|
|||||
BX43W-10P
|
1.0
|
1.5
|
1.1
|
1.0
|
硝酸类等
|
≤250
|
BX43W-10C
|
1.0
|
1.5
|
1.1
|
1.0
|
非腐蚀、弱腐蚀
|
≤200
|
保温旋塞阀零件材料：
零件名称
|
阀体、塞子
|
填料
|
BX43W-10P
BX43W-10R |
不锈钢
|
石墨盘根+304
|
BX43W-10C
|
铸钢
|

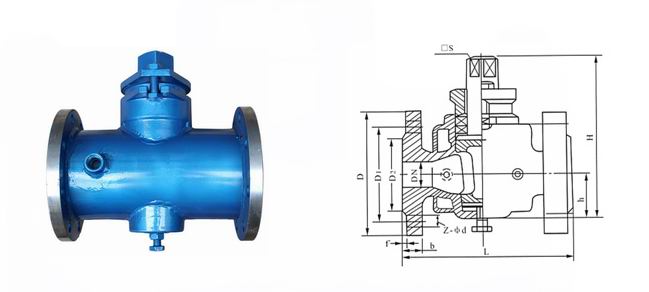

保温旋塞阀外形结构图：
保温旋塞阀连接尺寸：
口径（DN）
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
20
|
90
|
150
|
105
|
75
|
55
|
4╳14
|
25
|
110
|
160
|
115
|
85
|
65
|
4╳14
|
32
|
115
|
190
|
135
|
100
|
78
|
4╳18
|
40
|
150
|
200
|
145
|
110
|
85
|
4╳18
|
50
|
170
|
220
|
160
|
125
|
100
|
4╳18
|
65
|
220
|
280
|
180
|
145
|
120
|
4╳18
|
80
|
250
|
300
|
195
|
160
|
135
|
4╳18
|
100
|
300
|
340
|
215
|
180
|
155
|
8╳18
|
125
|
350
|
245
|
210
|
185
|
8╳18
|
|
150
|
400
|
280
|
240
|
210
|
8╳23
|
|
200
|
450
|
335
|
295
|
265
|
8╳23
|
|
250
|
530
|
390
|
350
|
320
|
8╳23
|
|
300
|
580
|
440
|
400
|
368
|
8╳23
|
|

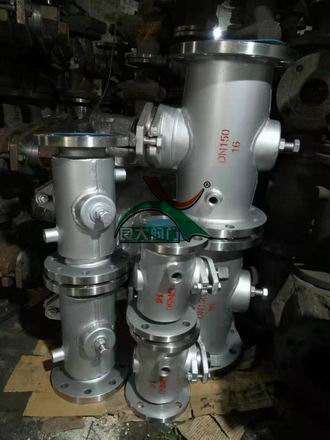

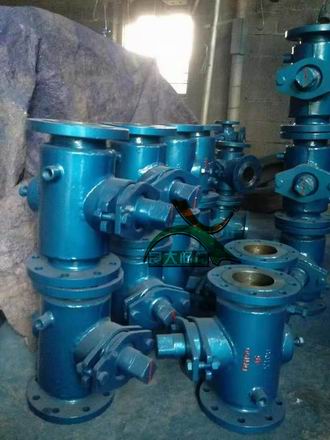

保温旋塞阀产品实物图：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【保温旋塞阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！
